引言

中国塑料机械行业2024年规模以上企业超过800家，年产值超过900亿元。注塑机作为塑料制品的核心生产设备，其电耗通常占企业用电成本的30%-40%。按一台年产量500万件的普通注塑车间计算，每年电费支出往往在80-150万元之间。

节电改造，这笔账怎么算？

摆在面前的方案至少有三种：变频器改造、伺服系统改造、直驱电机改造。每种方案听起来都不错，但实际选型时，很多老板犯了难——投入多少、回本多久、效果如何，不同方案之间差异巨大。

本文结合我们服务过的200+注塑机改造项目，从技术原理、性能对比、ROI测算三个维度，把这三条路拆解清楚。

三条技术路线，各有什么门道？

路线一：异步电机+变频器+定量泵

这种方案的核心思路是：在不更换原有电机和油泵的前提下，加装一台变频器，通过改变电机转速来调节液压油流量。

工作原理并不复杂。传统定量泵的输出流量与电机转速成正比，变频器将工频50Hz的交流电转换为可调频率的电源，电机转速在10%-100%范围内连续可调。当注塑周期中某个阶段需要较低压力或流量时，变频器降低电机转速，多余的液压油不再通过溢流阀白白流回油箱，能量损耗大幅减少。

这套方案的优势在于改造成本低、安装周期短。以一台160吨注塑机为例，更换变频器的改造通常在1-2天内完成，不需要动原有的机械结构，投入成本约在1.5-3万元区间。

但变频器方案的短板也很明显。异步电机的调速范围通常只有1:10-1:50，高性能矢量控制模式下可达1:100，但响应速度和转矩精度仍不及伺服系统。更关键的是，异步电机在低转速运行时效率下降明显，长期低转速工作反而可能增加能耗。

适用场景：产品工艺要求不高、预算有限、希望能快速见效的中小企业；产品以厚壁件为主、注塑周期在8秒以上的机型。

路线二：永磁同步伺服+定量泵/变量泵

伺服改造是当前主流的方案。与变频器不同，伺服系统采用永磁同步电机作为动力源，配合专用伺服驱动器，可以实现毫秒级的动态响应。

核心差异在于控制精度。伺服电机的转速-转矩特性远优于异步电机，在注塑周期的各个阶段——锁模、射胶、保压、冷却——伺服系统能够精确跟随压力和流量设定值的快速变化。以射胶阶段为例，传统定量泵需要依靠比例阀节流来调节压力，能量在阀件上大量损耗；伺服系统则直接控制油泵转速，输出功率与实际需求精确匹配。

调速范围是另一个关键指标。伺服电机的调速比可达1:1000以上，而变频器的有效调速范围通常不超过1:100。这意味着在保压、冷却等低流量阶段，伺服系统能够将电机转速降至更低，能耗节省更加显著。

伺服改造需要更换电机和泵组，改造周期通常在3-5天，投入成本约在3-8万元。但换来的是40%-70%的节电率，和显著提升的产品一致性。

适用场景：对产品精度和稳定性有较高要求、开机时间长、电费占成本比重大、期望长期收益的制造企业。

路线三：直驱伺服系统

直驱方案代表了注塑机电液系统的终极形态。这种方案彻底去除了液压系统，由伺服电机直接驱动注射螺杆或油泵。

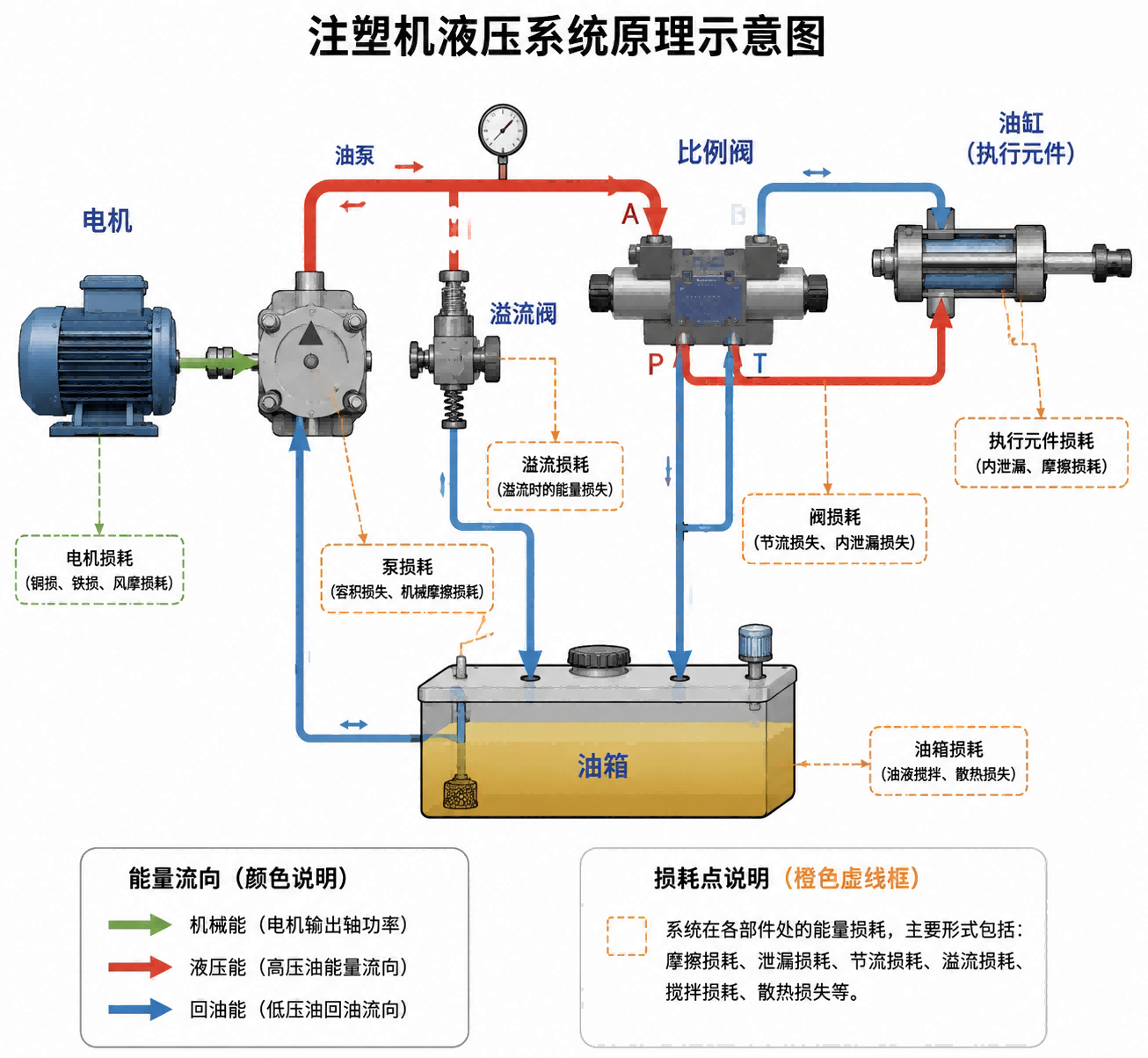

省去的不仅是液压油路，还有效率损耗的中间环节。传统液压系统的能量传递路径是：电机→油泵→液压油→阀门→执行机构，每一步都伴随着能量损失。直驱系统的传递路径简化为：电机→执行机构，传动效率可达95%以上。

直驱注塑机的优势是全方位的：响应速度快、控制精度高、噪音低、油温低、维护成本低。但这套方案只适合新机采购或整厂改造，单台设备投资在15-30万元，是老旧机型伺服改造的2-3倍。

适用场景：高端医疗耗材、精密电子元器件、对产品精度有严苛要求、预算充足的高端制造企业。

三种方案性能与成本对比

节电率实测数据

我们在过去三年跟踪了127个改造项目的实际运行数据，按产品类型分类统计的节电率如下：

数据说明：薄壁快周期产品节电空间有限，是因为这类产品的注塑周期大部分处于全速全压状态，待机节能的边际收益低。厚壁产品保压冷却时间长，伺服和直驱的节能优势得以充分发挥。

投资与回本周期

以一台37kW注塑机、年开机3000小时、电费0.7元/度为基础场景测算：

重要提示：以上数据为行业典型值，实际回本周期受开机时长、电费单价、产品工艺、设备新旧程度等多重因素影响。建议企业在改造前进行1-2周的能耗监测，获取自身工况的真实数据，再进行ROI测算。

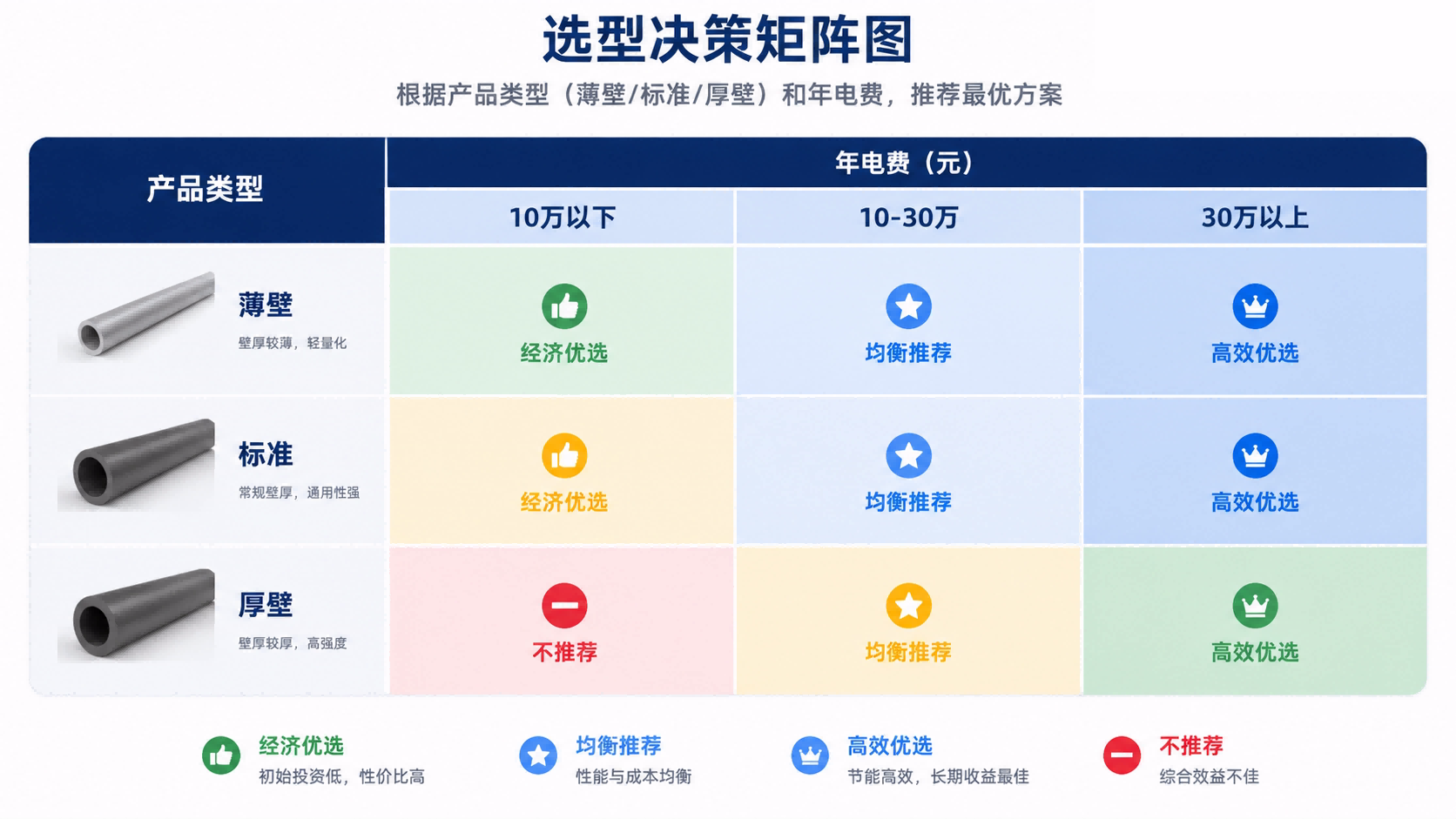

选型决策矩阵：什么时候该选什么方案？

看产品工艺

薄壁快周期产品（如餐盒、奶茶杯盖）：这类产品注塑周期短，通常在3-6秒，对应的射胶速度要求高、保压时间短。伺服电机在频繁加减速过程中的优势反而可能被周期延长所抵消。变频器改造的性价比更高，伺服改造的节电收益不够显著。

标准注塑产品（如日用品外壳、工业配件）：这是伺服改造的"甜点区"。产品壁厚适中、周期在8-15秒、保压时间占比较大，伺服系统的按需供能特性能够充分发挥。建议优先考虑伺服方案。

厚壁精密件（如汽车内饰、医疗耗材）：对产品尺寸稳定性、缩水率控制有严格要求，建议上伺服或直驱。更精准的压力控制能够减少产品内应力，降低变形风险。

看经济账

年电费10万元以下：优先考虑变频器改造。投入小、周期短、风险低，回本周期通常在一年内。

年电费10-30万元：伺服改造的综合收益更高。初期投入虽然增加，但年节电收益可达3-6万元，2-3年即可收回成本，此后每年都是纯收益。

年电费30万元以上：直驱或伺服长期收益显著。但直驱系统的初期投入是伺服改造的3倍以上，需结合企业资金状况和长期规划综合考量。

看厂房条件

有峰谷电价差：部分地区实行峰谷分时电价，高峰时段电费是低谷时段的2-3倍。这种场景下，伺服系统的快速响应能力可以在高峰时段"按需供能"，进一步放大节能收益。

液压油温问题突出：传统注塑机油温升高后，需要额外的冷却系统来维持油温，这部分能耗在总电耗中占比可达15%-20%。伺服和直驱系统由于按需供能，油温自然冷却即可满足要求，冷却系统能耗可降低70%-90%。

实战案例：160吨注塑机改造前后对比

项目背景

广东某塑料制品厂，主要生产塑料收纳箱，单件重量约800克，壁厚3-4mm，注塑周期约12秒。该厂有3台160吨液压注塑机，原配置为37kW异步电机+定量泵，已使用8年。

企业痛点：月电费账单超过12万元，占生产成本的28%，老板希望能通过改造降低能耗。

方案选择

我们实地监测后发现：这台注塑机的待机时间（保压+冷却阶段）占整个周期的65%以上，电机长时间处于空载或低负载状态。这是典型的"大马拉小车"场景，伺服改造的节能空间非常可观。

考虑到企业预算有限、同时不想影响生产进度，我们推荐采用汇川MD500变频器进行改造。这个方案保留原有的电机和泵组，改造成本控制在2万元/台，施工周期仅需1.5天。

为什么选MD500？ MD500是汇川的高性能矢量变频器，支持开环矢量控制和闭环矢量控制两种模式。在不增加编码器的情况下，即可实现比普通V/F控制更好的低频转矩特性。更重要的是，MD500内置注塑机专用工艺曲线，支持压力信号和流量信号的同步跟踪，能够与注塑机控制系统无缝对接。

如果客户未来有预算升级，这套系统可以直接在MD500基础上叠加伺服驱动，实现平滑升级，保护现有投资。

改造效果

三台设备改造总投入6万元，月度电费节约约3万元，预计2个月收回改造成本。客户同时反馈：设备噪音明显降低，油温稳定后产品尺寸一致性也有所改善。

工程师选型思路：为什么有时候不推荐更贵的方案？

做这行久了，遇到过太多"有钱任性"的客户——上来就说"给我们上最好的方案"。说实话，这种时候我们反而会劝客户冷静。

选型的核心原则是：匹配需求，而不是堆配置。

去年有个做化妆品包装的客户，沟通时态度很坚决：要用伺服，要用最好的伺服。我们派工程师去现场调研后发现，这个客户的产品是软质PVC材料，对注塑压力非常敏感，实际需要的是更精准的压力控制，而不是更低的能耗。

最终方案是保留原来的异步电机，但更换了性能更好的变量泵，并配置了汇川MD500的高精度矢量模式。这套方案完全满足了他的工艺需求，改造投入却只有纯伺服方案的60%。

所以，选型之前先问自己三个问题：

1. 我的产品对注塑工艺的核心要求是什么？精度？速度？还是稳定性？
2. 我的设备年电费是多少？改造投入能在预期内收回吗？
3. 我的设备还打算用多少年？长期来看哪个方案更划算？

如果自己拿不准，找一家有经验的代理商做一次现场能耗诊断是值得的。这笔诊断费用通常只有改造总投入的1%-2%，但能帮你避免选错方案带来的更大损失。

总结

注塑机节能改造的三条路，各有适用场景：

• 变频器改造：投入小、周期短、风险低，适合预算有限或产品工艺要求不高的场景
• 伺服改造：性价比高，节电率40%-70%，适合大多数标准注塑产品
• 直驱系统：一步到位，适合高端制造和长期规划清晰的企业

选型这件事，没有标准答案。只有结合自身的产品工艺、用电成本、设备状况，才能算出适合的那笔账。
