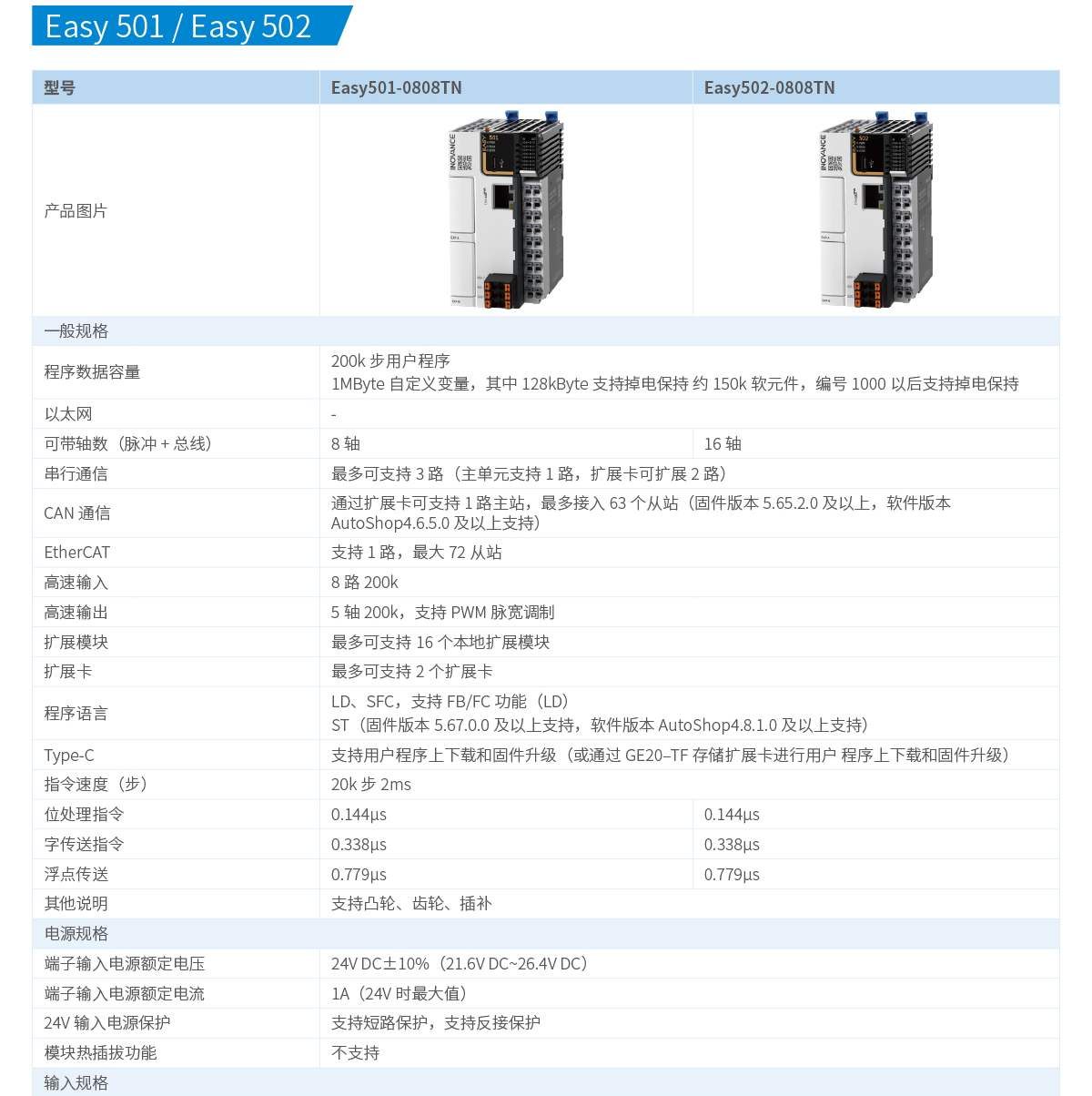

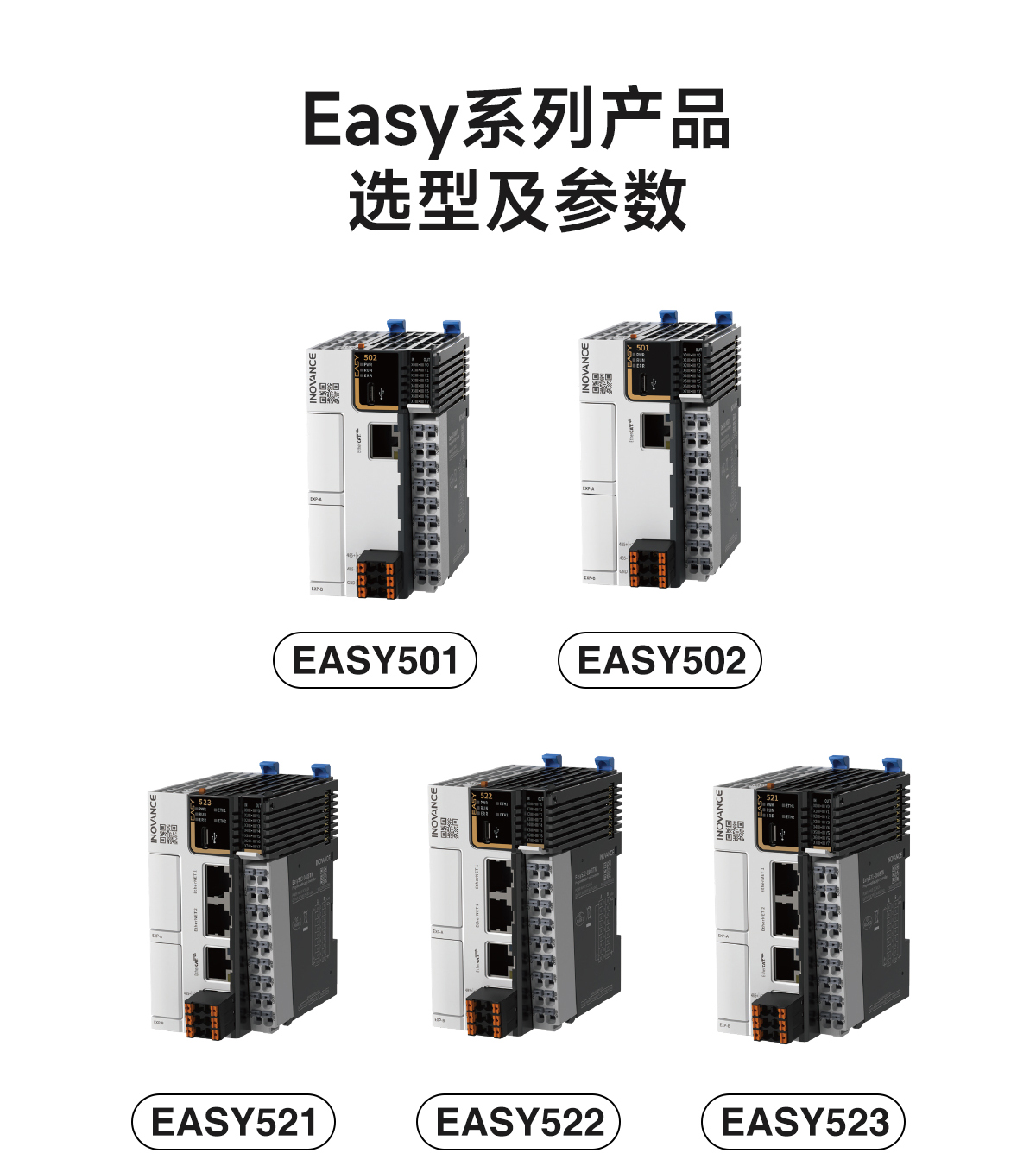

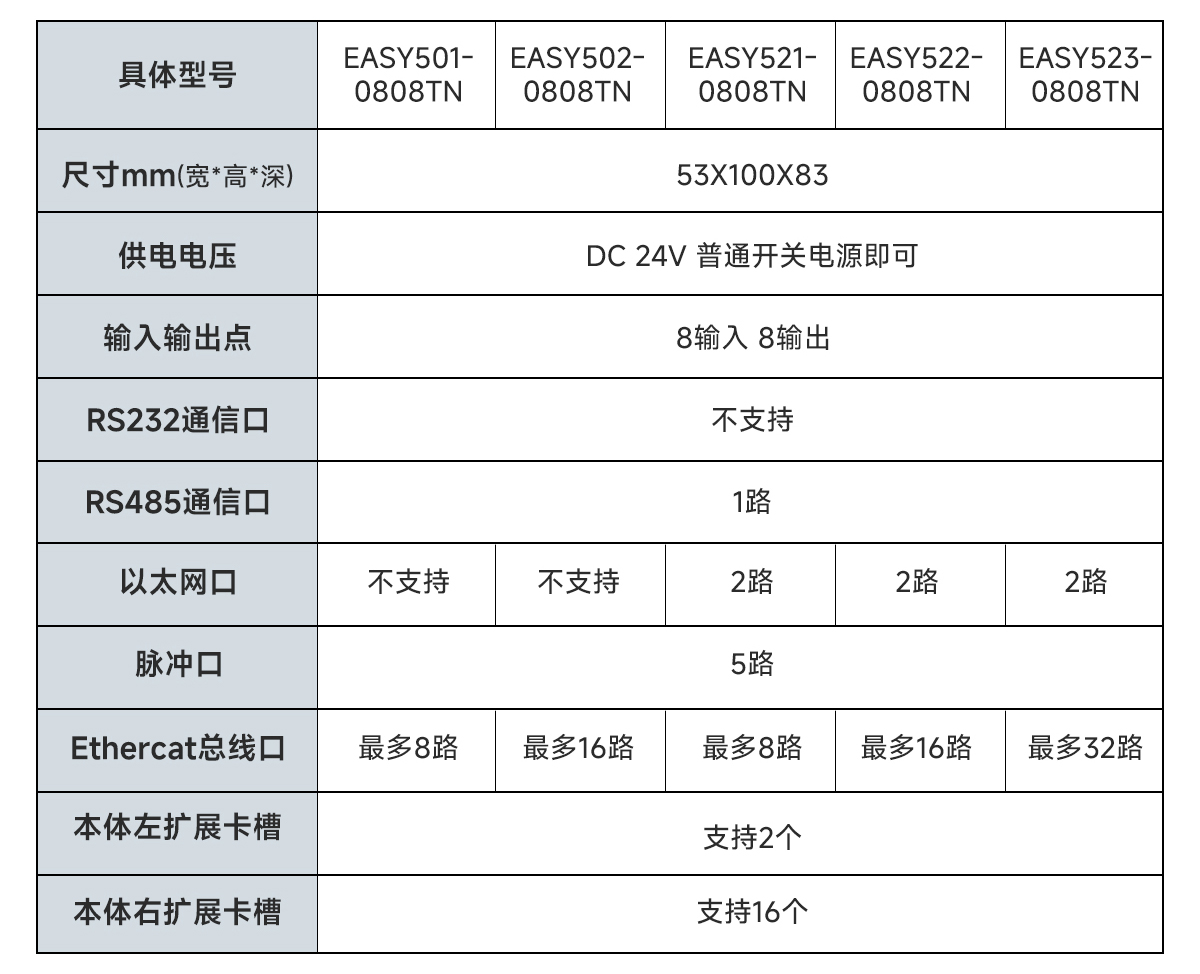

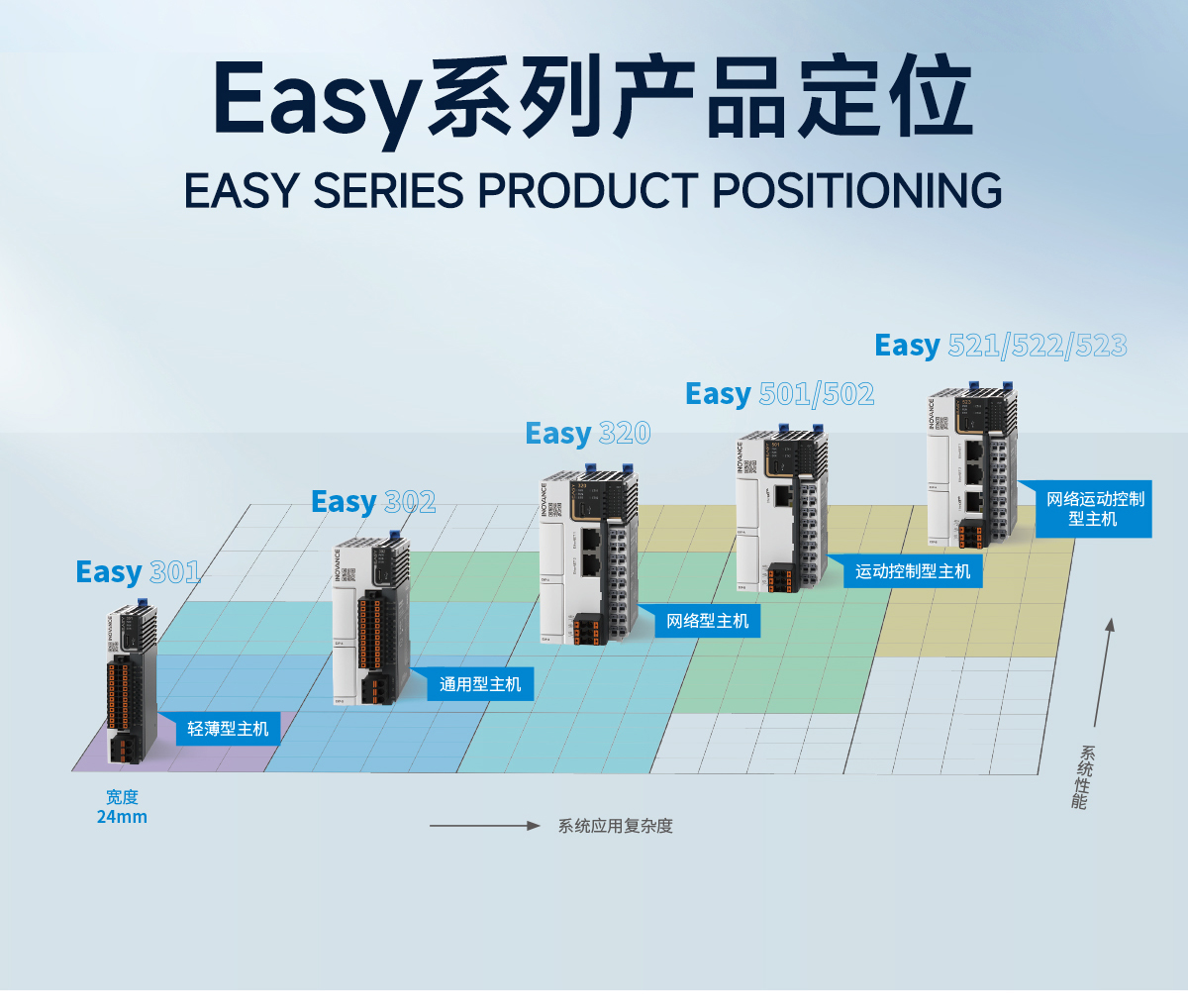

Easy 501 / Easy 502
| 型号 | Easy501-0808TN | Easy502-0808TN |
|---|---|---|
| 一般规格 | ||
| 程序数据容量 | 200k 步用户程序 1MByte 自定义变量，其中 128kByte 支持掉电保持 约 150k 软元件，编号 1000 以后支持掉电保持 |
|
| 以太网 | - | |
| 可带轴数（脉冲 + 总线） | 8 轴 | 16 轴 |
| 串行通信 | 最多可支持 3 路（主单元支持 1 路，扩展卡可扩展 2 路） | |
| CAN 通信 | 通过扩展卡可支持 1 路主站，最多接入 63 个从站（固件版本 5.65.2.0 及以上，软件版本 AutoShop4.6.5.0 及以上支持） | |
| EtherCAT | 支持 1 路，最大 72 从站 | |
| 高速输入 | 8 路 200k | |
| 高速输出 | 5 轴 200k，支持 PWM 脉宽调制 | |
| 扩展模块 | 最多可支持 16 个本地扩展模块 | |
| 扩展卡 | 最多可支持 2 个扩展卡 | |
| 程序语言 | LD、SFC，支持 FB/FC 功能（LD） ST（固件版本 5.67.0.0 及以上支持，软件版本 AutoShop4.8.1.0 及以上支持） |
|
| Type-C | 支持用户程序上下下载和固件升级（或通过 GE20-TF 存储扩展卡进行用户程序上下下载和固件升级） | |
| 指令速度（步） | 20k 步 2ms | |
| 位处理指令 | 0.144μs | 0.144μs |
| 字传送指令 | 0.338μs | 0.338μs |
| 浮点传送 | 0.779μs | 0.779μs |
| 其他说明 | 支持凸轮、齿轮、插补 | |
| 电源规格 | ||
| 端子输入电源额定电压 | 24V DC±10% (21.6V DC~26.4V DC) | |
| 端子输入电源额定电流 | 1A (24V 时最大值) | |
| 24V 输入电源保护 | 支持短路保护，支持反接保护 | |
| 模块热插拔功能 | 不支持 | |

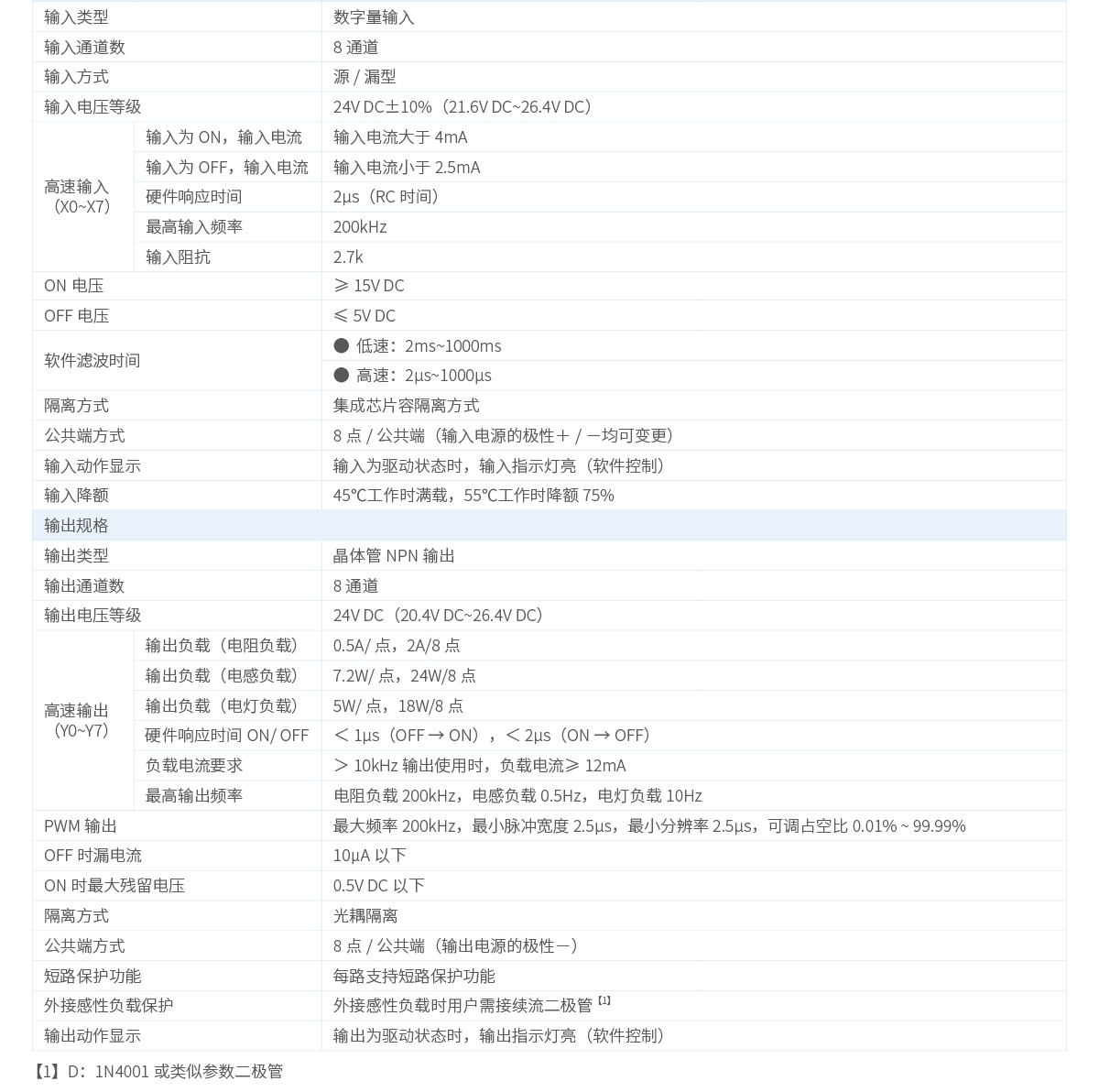

| 输入规格 | ||
| 输入类型 | 数字量输入 | |
| 输入通道数 | 8 通道 | |
| 输入方式 | 源 / 漏型 | |
| 输入电压等级 | 24V DC±10% (21.6V DC~26.4V DC) | |
| 高速输入 (X0~X7) | 输入为 ON，输入电流：输入电流大于 4mA 输入为 OFF，输入电流：输入电流小于 2.5mA 硬件响应时间：2μs (RC 时间) 最高输入频率：200kHz 输入阻抗：2.7k |
|
| ON 电压 | ≥ 15V DC | |
| OFF 电压 | ≤ 5V DC | |
| 软件滤波时间 | ● 低速：2ms~1000ms ● 高速：2μs~1000μs |
|
| 隔离方式 | 集成芯片容隔离方式 | |
| 公共端方式 | 8 点 / 公共端（输入电源的极性 + / − 均可变更） | |
| 输入动作显示 | 输入为驱动状态时，输入指示灯亮（软件控制） | |
| 输入降额 | 45℃工作时满载，55℃工作时降额 75% | |
| 输出规格 | ||
| 输出类型 | 晶体管 NPN 输出 | |
| 输出通道数 | 8 通道 | |
| 输出电压等级 | 24V DC (20.4V DC~26.4V DC) | |
| 高速输出 (Y0~Y7) | 输出负载（电阻负载）：0.5A/ 点，2A/8 点 输出负载（电感负载）：7.2W/ 点，24W/8 点 输出负载（电灯负载）：5W/ 点，18W/8 点 硬件响应时间 ON/OFF：< 1μs (OFF → ON) ，< 2μs (ON → OFF) 负载电流要求：> 10kHz 输出使用时，负载电流≥ 12mA 最高输出频率：电阻负载 200kHz，电感负载 0.5Hz，电灯负载 10Hz |
|
| PWM 输出 | 最大频率 200kHz，最小脉冲宽度 2.5μs，最小分辨率 2.5μs，可调占空比 0.01% ~ 99.99% | |
| OFF 时漏电流 | 10μA 以下 | |
| ON 时最大残留电压 | 0.5V DC 以下 | |
| 隔离方式 | 光耦隔离 | |
| 公共端方式 | 8 点 / 公共端（输出电源的极性 −） | |
| 短路保护功能 | 每路支持短路保护功能 | |
| 外接感性负载保护 | 外接感性负载时用户需接续流二极管[1] D: 1N4001 或类似参数二极管 | |
| 输出动作显示 | 输出为驱动状态时，输出指示灯亮（软件控制） | |

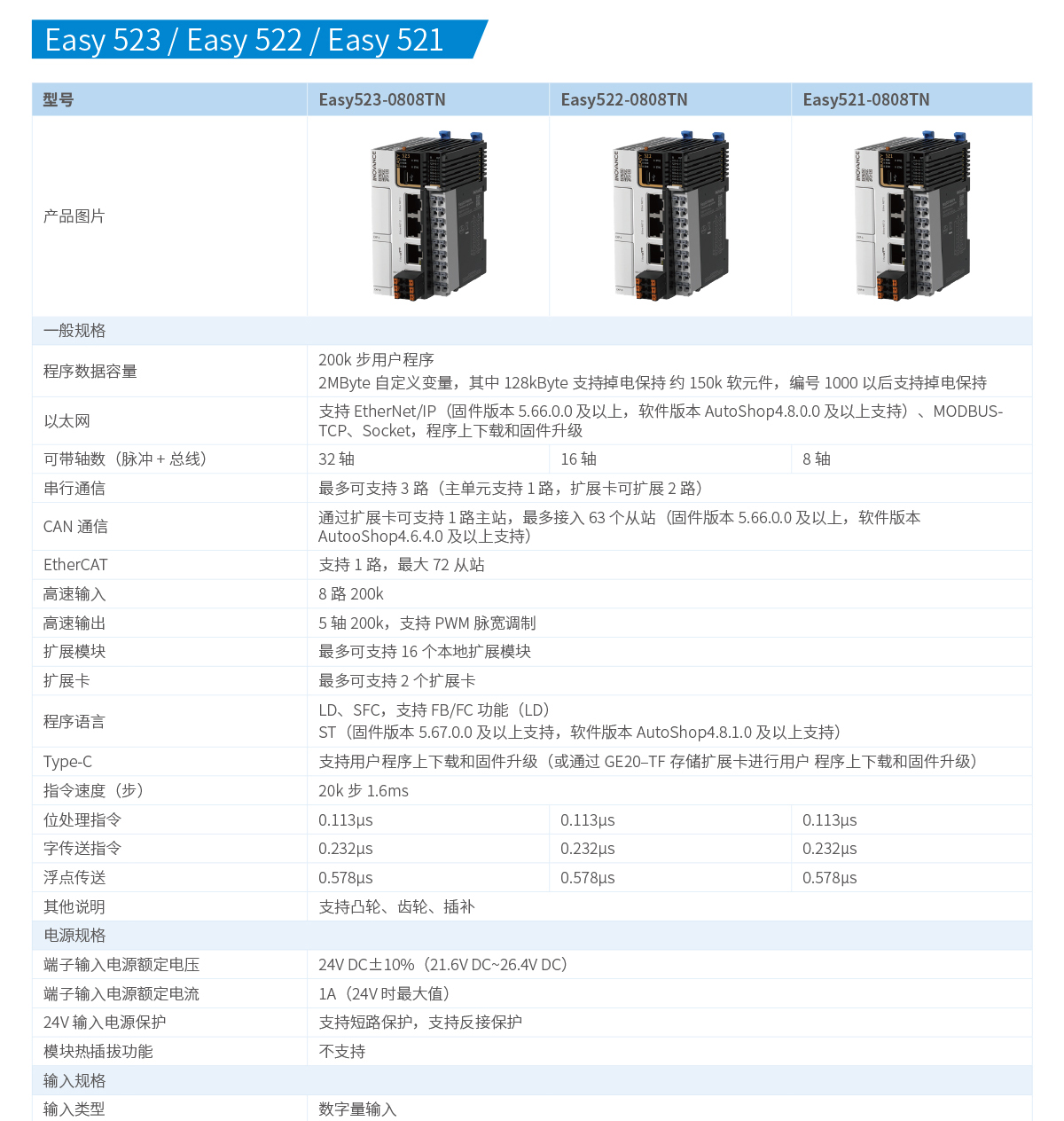

Easy 523 / Easy 522 / Easy 521

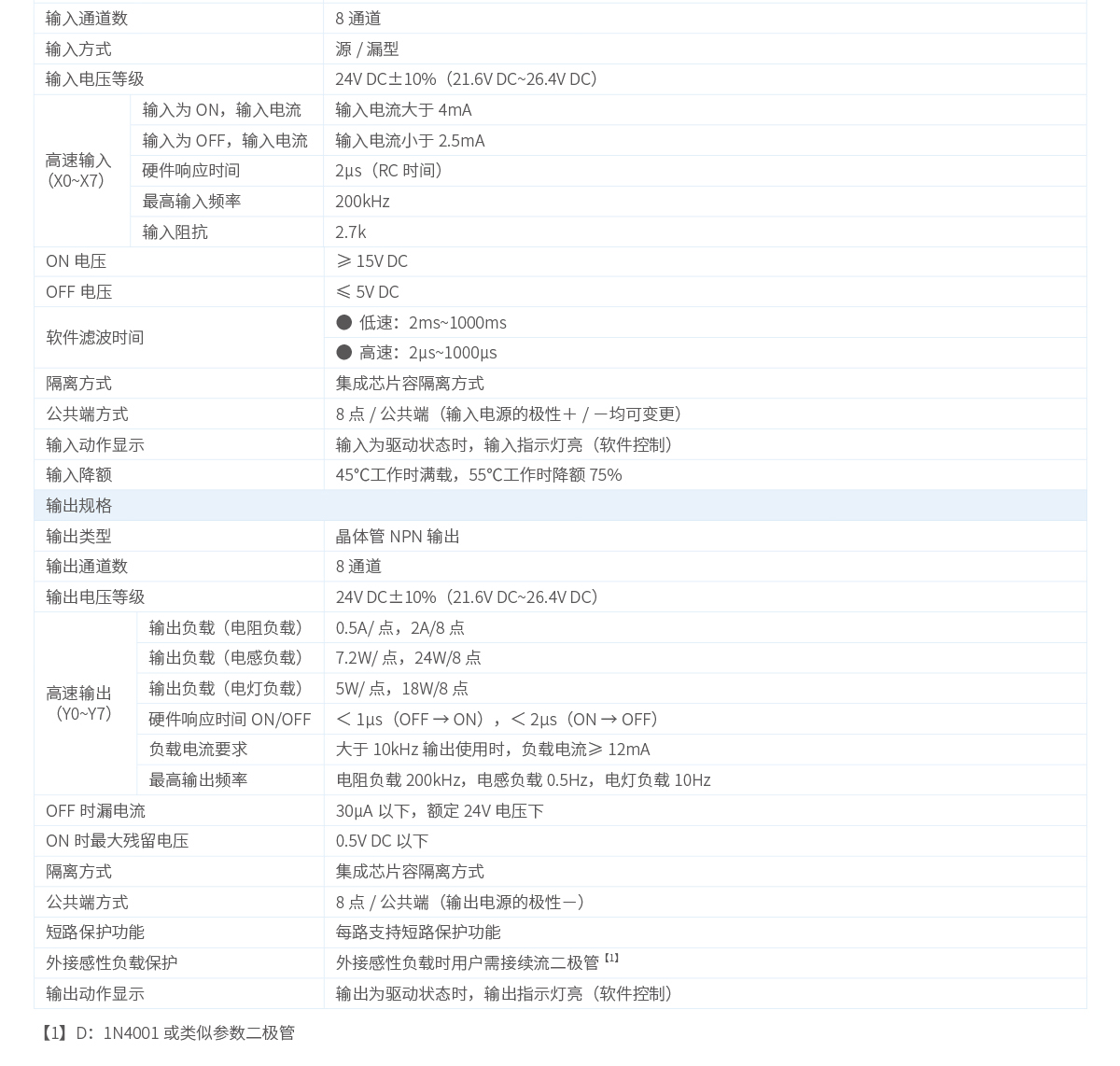

| 型号 | Easy523-0808TN | Easy522-0808TN | Easy521-0808TN | |
|---|---|---|---|---|
| 一般规格 | ||||
| 程序数据容量 | 200k 步用户程序 2MByte 自定义变量，其中 128kByte 支持掉电保持 约 150k 软元件，编号 1000 以后支持掉电保持 |
|||
| 以太网 | 支持 EtherNet/IP（固件版本 5.66.0.0 及以上，软件版本 AutoShop4.8.0.0 及以上支持）、MODBUS-TCP、Socket，程序上下下载和固件升级 | |||
| 可带轴数（脉冲 + 总线） | 32 轴 | 16 轴 | 8 轴 | |
| 串行通信 | 最多可支持 3 路（主单元支持 1 路，扩展卡可扩展 2 路） | |||
| CAN 通信 | 通过扩展卡可支持 1 路主站，最多接入 63 个从站（固件版本 5.66.0.0 及以上，软件版本 AutoShop4.6.4.0 及以上支持） | |||
| EtherCAT | 支持 1 路，最大 72 从站 | |||
| 高速输入 | 8 路 200k | |||
| 高速输出 | 5 轴 200k，支持 PWM 脉宽调制 | |||
| 扩展模块 | 最多可支持 16 个本地扩展模块 | |||
| 扩展卡 | 最多可支持 2 个扩展卡 | |||
| 程序语言 | LD、SFC，支持 FB/FC 功能（LD） ST（固件版本 5.67.0.0 及以上支持，软件版本 AutoShop4.8.1.0 及以上支持） |
|||
| Type-C | 支持用户程序上下下载和固件升级（或通过 GE20-TF 存储扩展卡进行用户程序上下下载和固件升级） | |||
| 指令速度（步） | 20k 步 1.6ms | |||
| 位处理指令 | 0.113μs | 0.113μs | 0.113μs | |
| 字传送指令 | 0.232μs | 0.232μs | 0.232μs | |
| 浮点传送 | 0.578μs | 0.578μs | 0.578μs | |
| 其他说明 | 支持凸轮、齿轮、插补 | |||
| 电源规格 | ||||
| 端子输入电源额定电压 | 24V DC±10% (21.6V DC~26.4V DC) | |||
| 端子输入电源额定电流 | 1A (24V 时最大值) | |||
| 24V 输入电源保护 | 支持短路保护，支持反接保护 | |||
| 模块热插拔功能 | 不支持 | |||
| 输入规格 | ||||
| 输入类型 | 数字量输入 | |||
| 输入通道数 | 8 通道 | |||
| 输入方式 | 源 / 漏型 | |||
| 输入电压等级 | 24V DC±10% (21.6V DC~26.4V DC) | |||
| 高速输入 (X0~X7) | 输入为 ON，输入电流：输入电流大于 4mA 输入为 OFF，输入电流：输入电流小于 2.5mA 硬件响应时间：2μs (RC 时间) 最高输入频率：200kHz 输入阻抗：2.7k |
|||
| ON 电压 | ≥ 15V DC | |||
| OFF 电压 | ≤ 5V DC | |||
| 软件滤波时间 | ● 低速：2ms~1000ms ● 高速：2μs~1000μs |
|||
| 隔离方式 | 集成芯片容隔离方式 | |||
| 公共端方式 | 8 点 / 公共端（输入电源的极性 + / − 均可变更） | |||
| 输入动作显示 | 输入为驱动状态时，输入指示灯亮（软件控制） | |||
| 输入降额 | 45℃工作时满载，55℃工作时降额 75% | |||
| 输出规格 | ||||
| 输出类型 | 晶体管 NPN 输出 | |||
| 输出通道数 | 8 通道 | |||
| 输出电压等级 | 24V DC±10% (21.6V DC~26.4V DC) | |||
| 高速输出 (Y0~Y7) | 输出负载（电阻负载）：0.5A/ 点，2A/8 点 输出负载（电感负载）：7.2W/ 点，24W/8 点 输出负载（电灯负载）：5W/ 点，18W/8 点 硬件响应时间 ON/OFF：< 1μs (OFF → ON) ，< 2μs (ON → OFF) 负载电流要求：> 10kHz 输出使用时，负载电流≥ 12mA 最高输出频率：电阻负载 200kHz，电感负载 0.5Hz，电灯负载 10Hz |
|||
| OFF 时漏电流 | 30μA 以下，额定 24V 电压下 | |||
| ON 时最大残留电压 | 0.5V DC 以下 | |||
| 隔离方式 | 集成芯片容隔离方式 | |||
| 公共端方式 | 8 点 / 公共端（输出电源的极性 −） | |||
| 短路保护功能 | 每路支持短路保护功能 | |||
| 外接感性负载保护 | 外接感性负载时用户需接续流二极管[1] D: 1N4001 或类似参数二极管 | |||
| 输出动作显示 | 输出为驱动状态时，输出指示灯亮（软件控制） | |||
