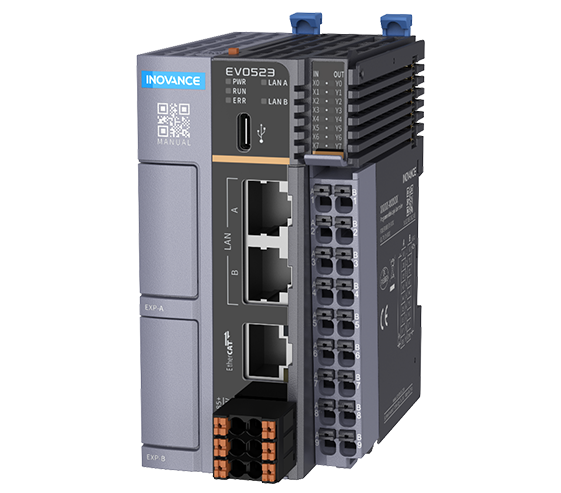

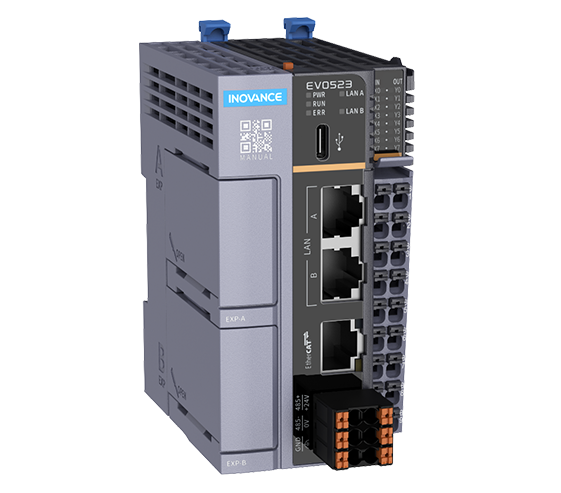

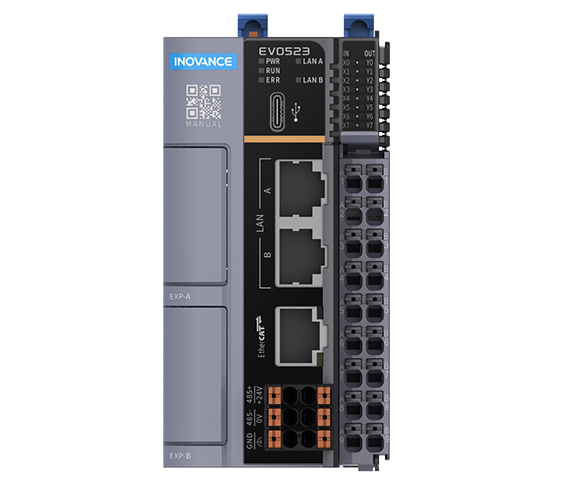

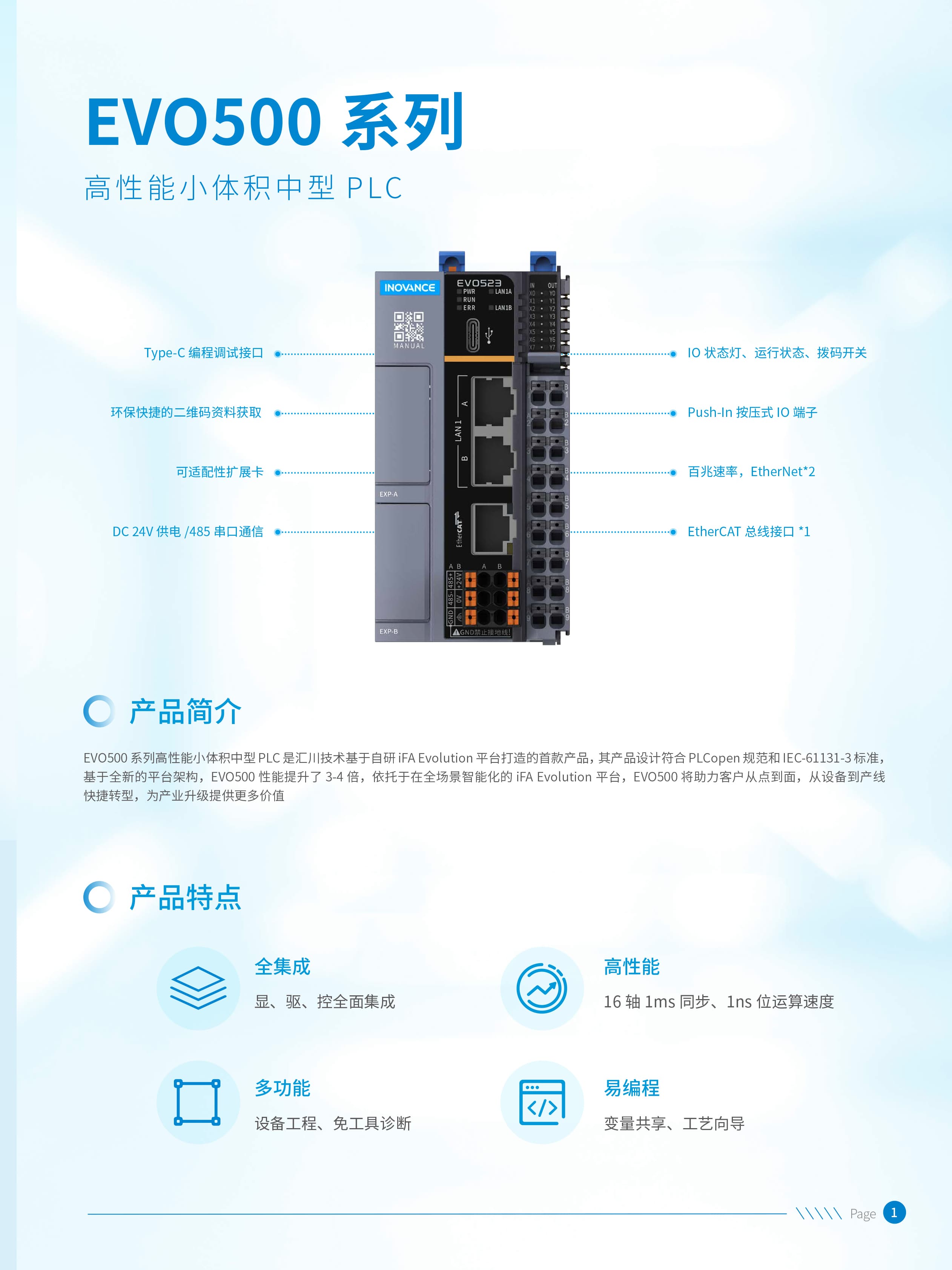

EVO500系列
高性能小体积中型PLC
自主全集成首发纳秒级澎湃运算性能从点到线场景全面覆盖

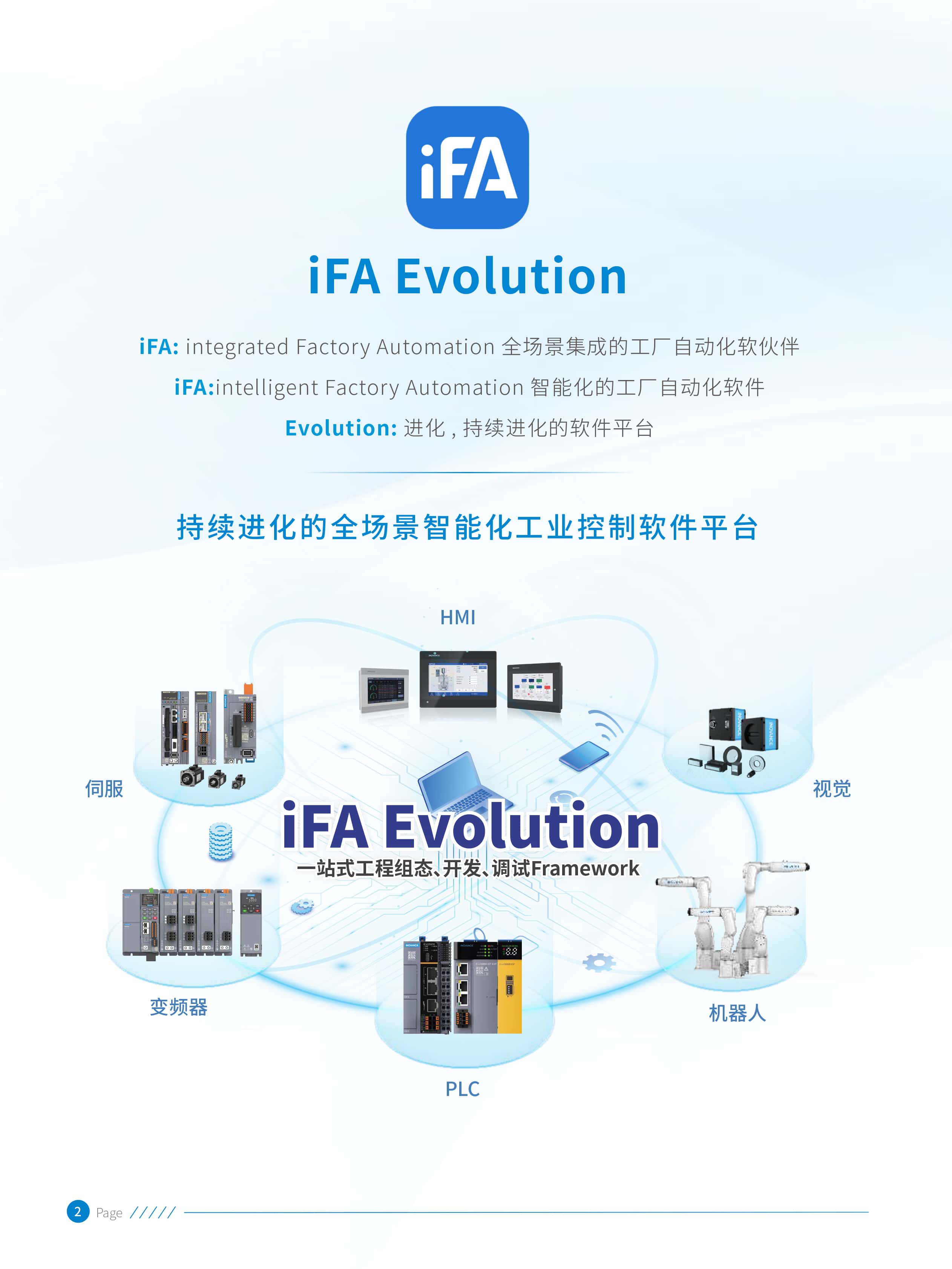

EVO500系列高性能小体积中型PLC是基于iFA Evolution平台打造的首款产品，其产品设计符合PLCopen规范和IEC-61131-3标准，基于全新的平台架构，EVO500综合性能提升了3-4倍。依托于全场景智能化的iFA Evolution平台，EVO500将助力客户从点到面，从设备到产线快捷转型，为产业升级提供更多价值。
、

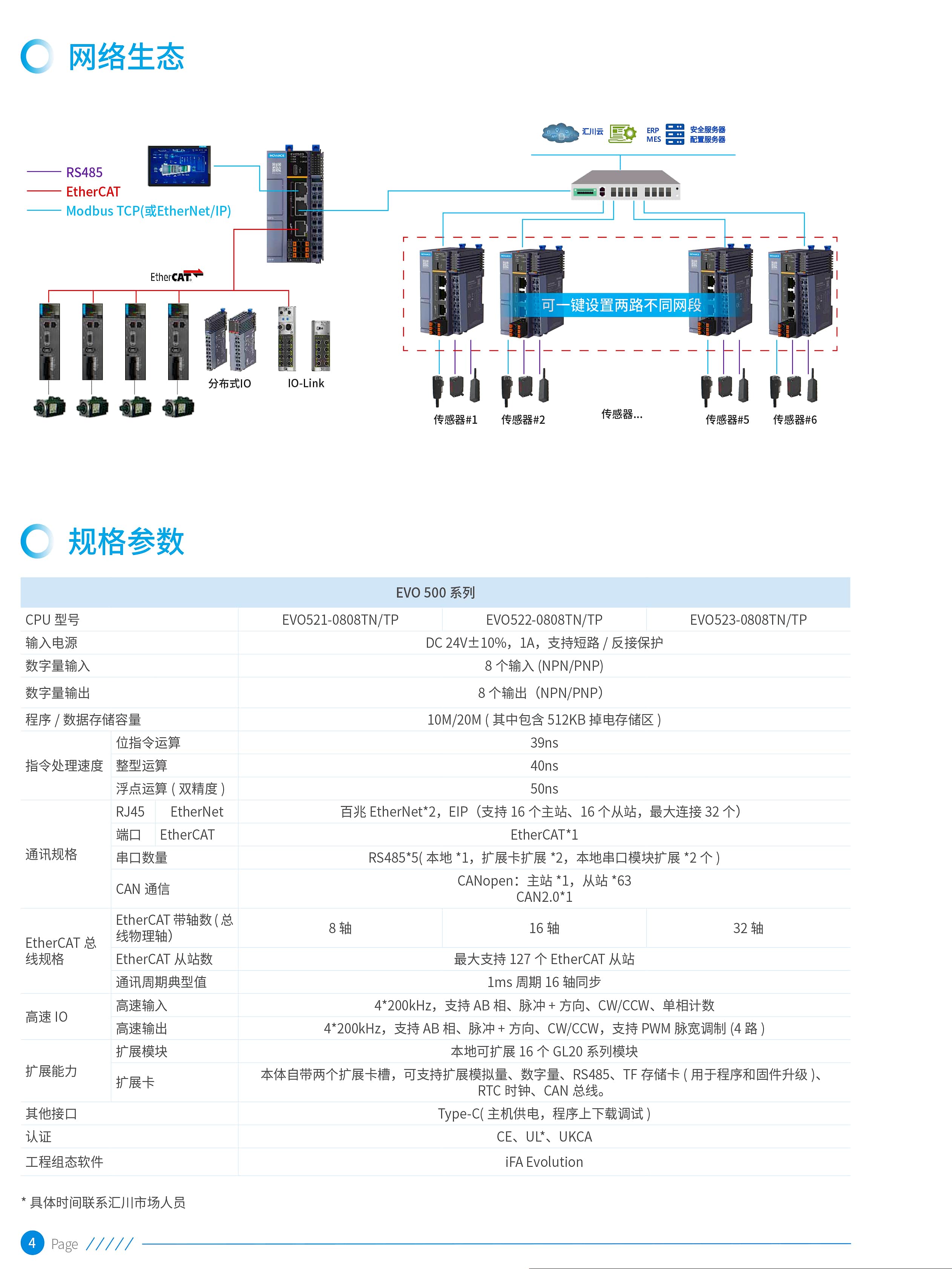

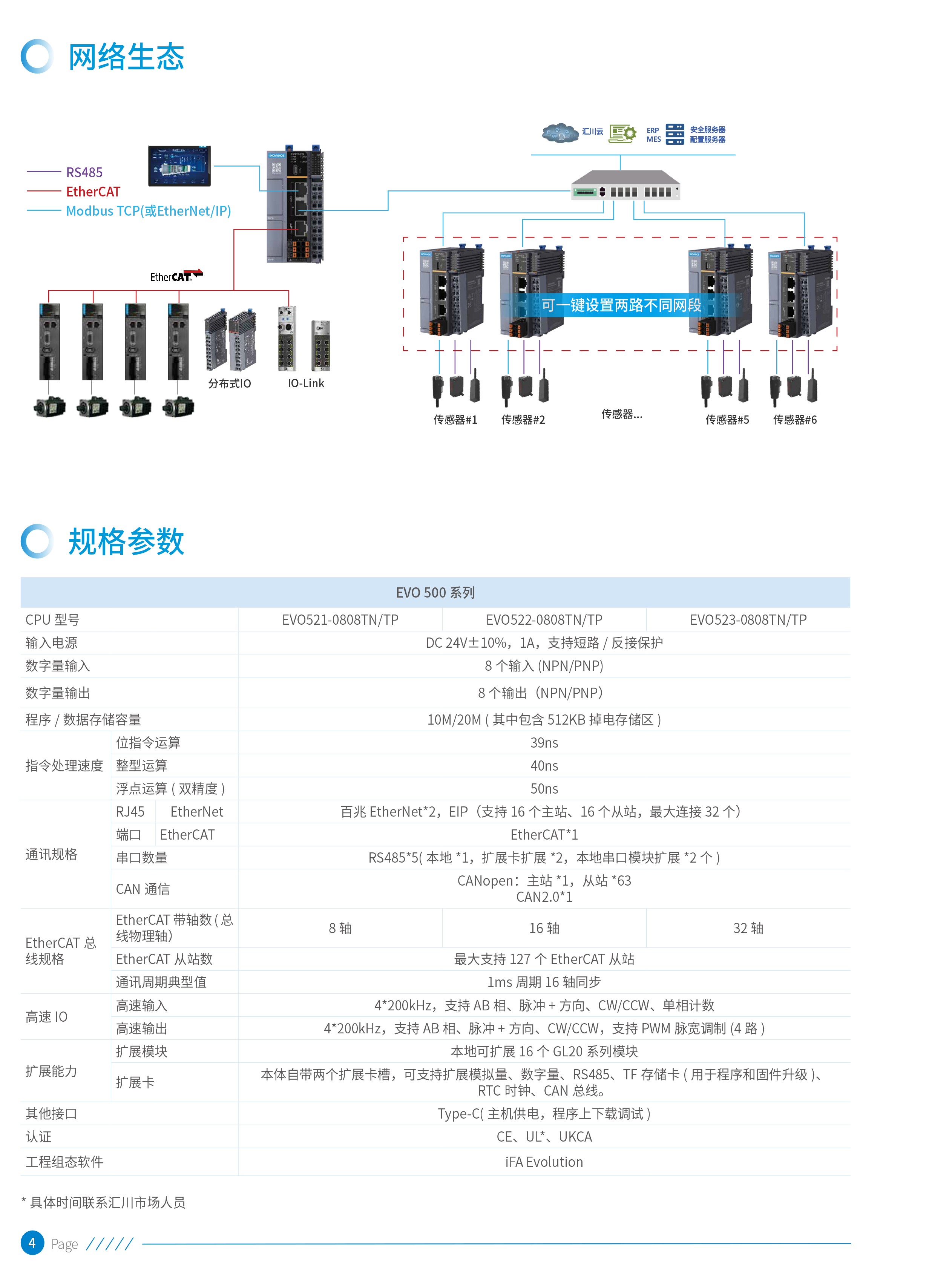

| 型号 | EVO521-0808TN/TP | EVO522-0808TN/TP | EVO523-0808TN/TP | |
|---|---|---|---|---|
| 物料编码 | 01440863/01441008 | 01440864/01441009 | 01440642/01441007 | |
| 输入电源 | DC 24V±10%，1A，支持短路 / 反接保护 | |||
| 数字量输入 | 8 个输入 (NPN/PNP) | |||
| 数字量输出 | EVO52X-0808TN: 8 个输出 (NPN) EVO52X-0808TP: 8 个输出 (PNP) |
|||
| 程序 / 数据存储容量 | 10M/20M（其中包含 512KB 掉电存储区） | |||
| 指令处理速度 | 位运算 | 39ns | ||
| 整型运算 | 40ns | |||
| 浮点运算（双精度） | 50ns | |||
| 通信规格 RJ45 端口 |
EtherNet | 百兆 EtherNet*2，EIP（支持 16 个主站、16 个从站，最大连接 32 个） | ||
| EtherCAT | EtherCAT*1 | |||
| 串口数量 | RS485*3（本地 *1，扩展卡扩展 *2） | |||
| CAN 通信 | CANopen: 主站 *1，从站 *63 CAN2.0*1 |
|||
| EtherCAT 规格 | EtherCAT 带轴数 | 8 轴 | 16 轴 | 32 轴 |
| EtherCAT 从站数 | 最大支持 127 个 EtherCAT 从站 | |||
| 通信周期典型值 | 1ms 周期 12 轴同步 | |||
| 高速 IO | 高速输入 | EVO52X-0808TN: 4*200kHz，支持 AB 相、脉冲 + 方向、CW/CCW、单相计数 EVO52X-0808TP: 4*100kHz，支持 AB 相、脉冲 + 方向、CW/CCW、单相计数 |
||
| 高速输出 | 4*200kHz，支持 AB 相、脉冲 + 方向、CW/CCW，支持 PWM 脉宽调制 (4 路) | |||

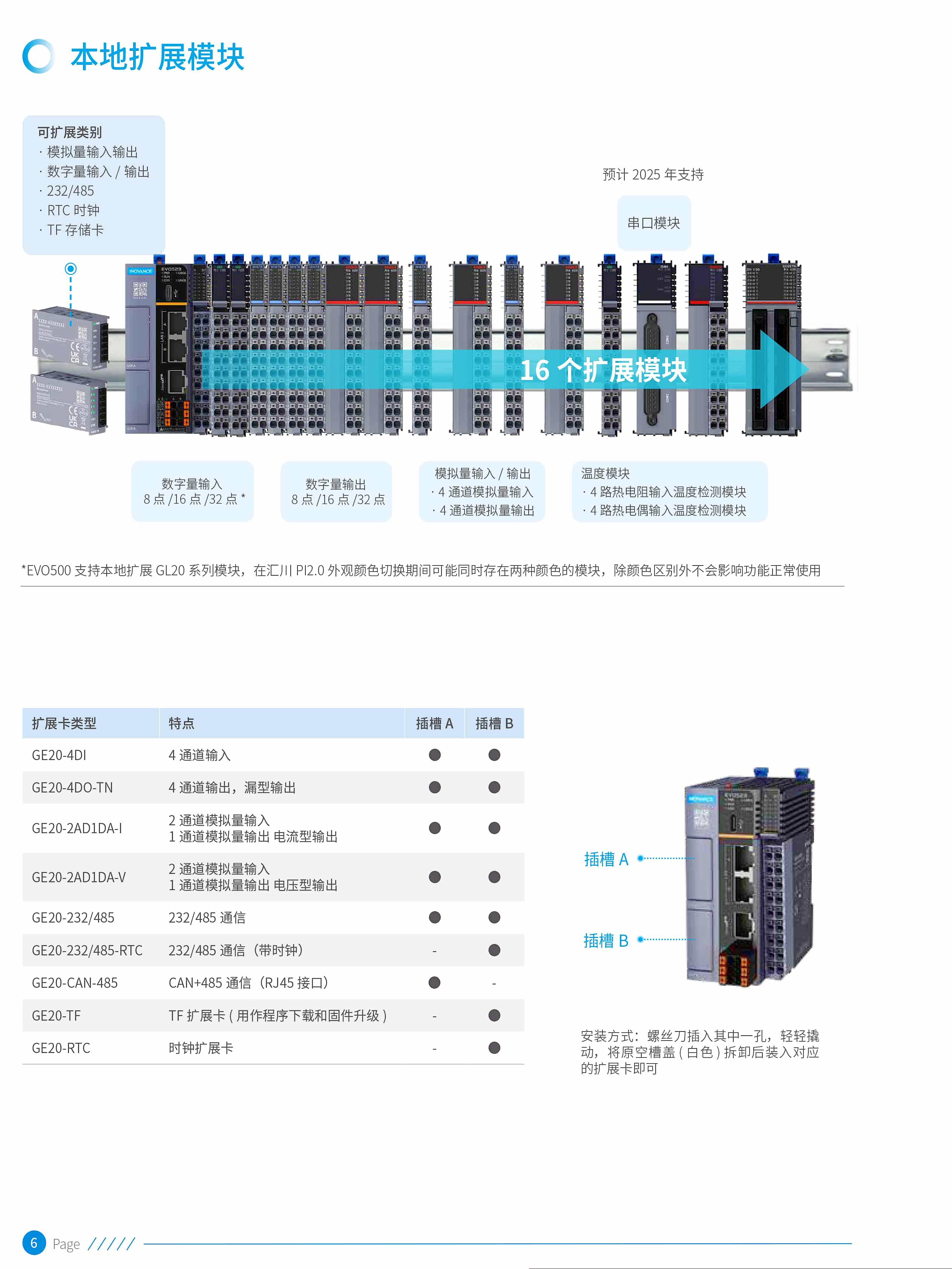

| 扩展能力 | 扩展模块 | 本地可扩展 16 个 GL20 系列模块 | ||
| 扩展卡 | 本体自带两个扩展卡槽，可支持扩展模拟量、数字量、RS485、TF 存储卡（用于程序和固件升级）、RTC 时钟、CAN 总线 | |||
| 其他接口 | Type-C（主机供电，程序上下载调试） | |||
| 认证 | CE，UL[1]，UKCA | |||
| 工程组态软件 | iFA Evolution | |||
[1]: 具体时间请联系汇川市场人员
