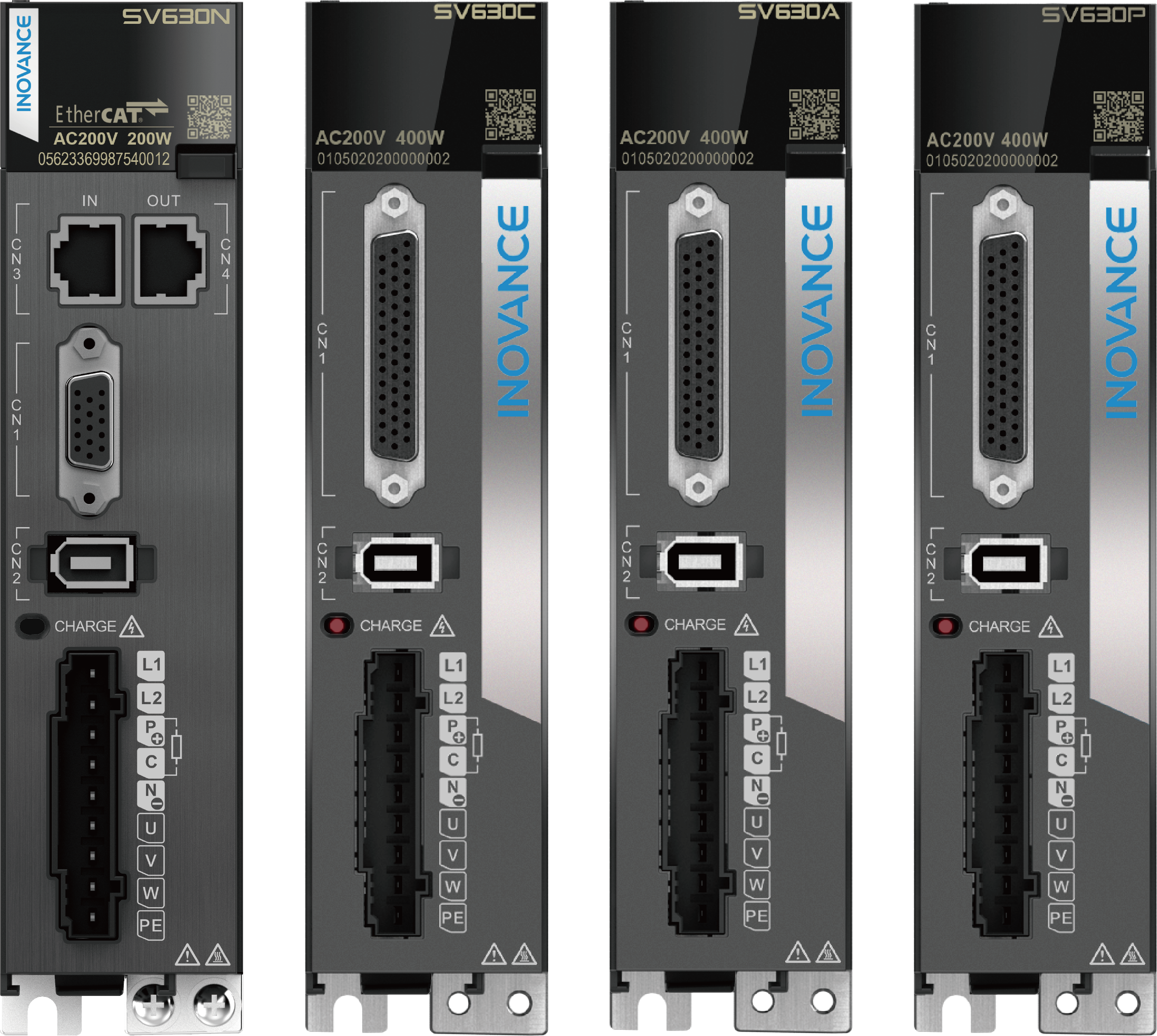

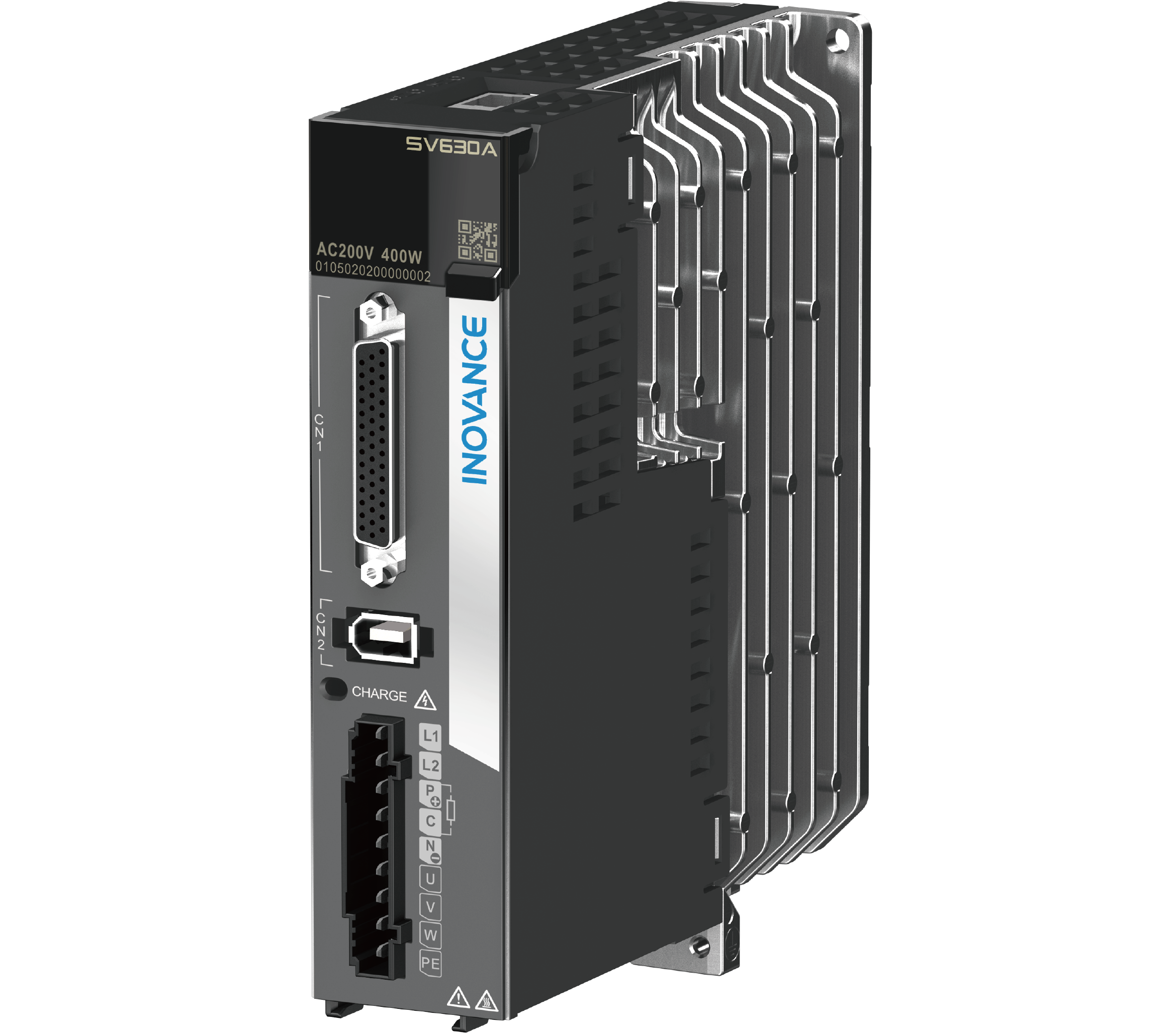

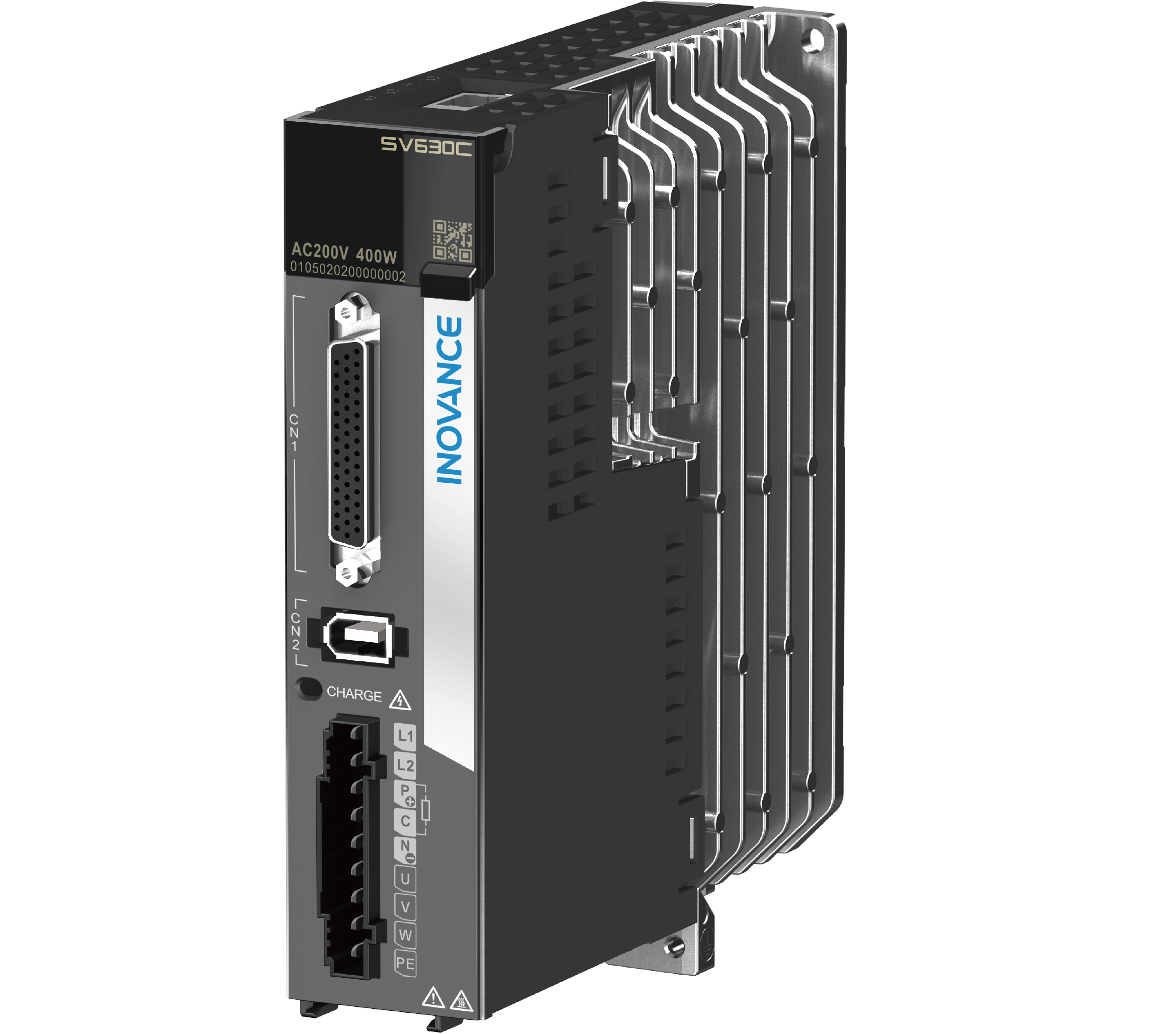

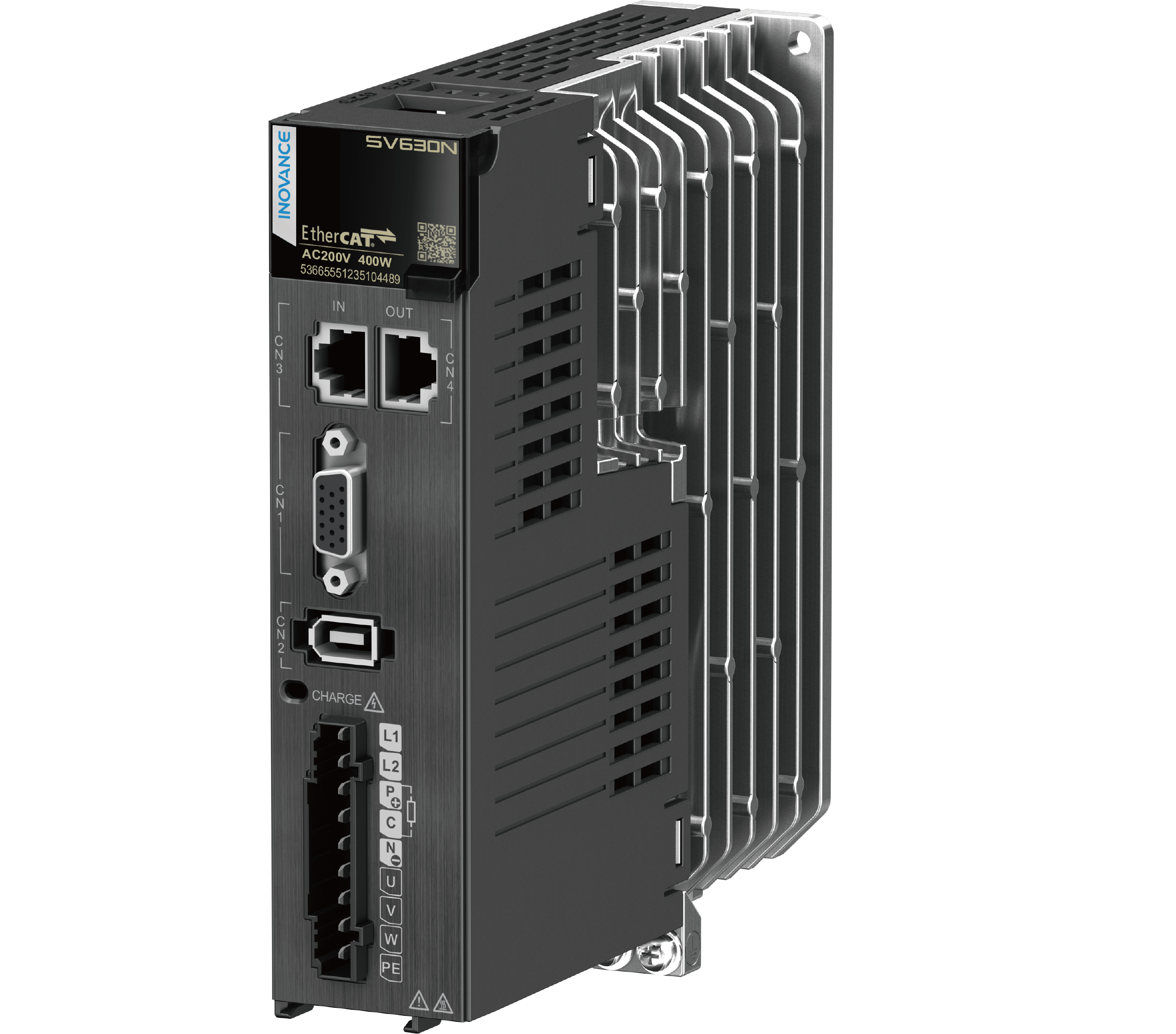

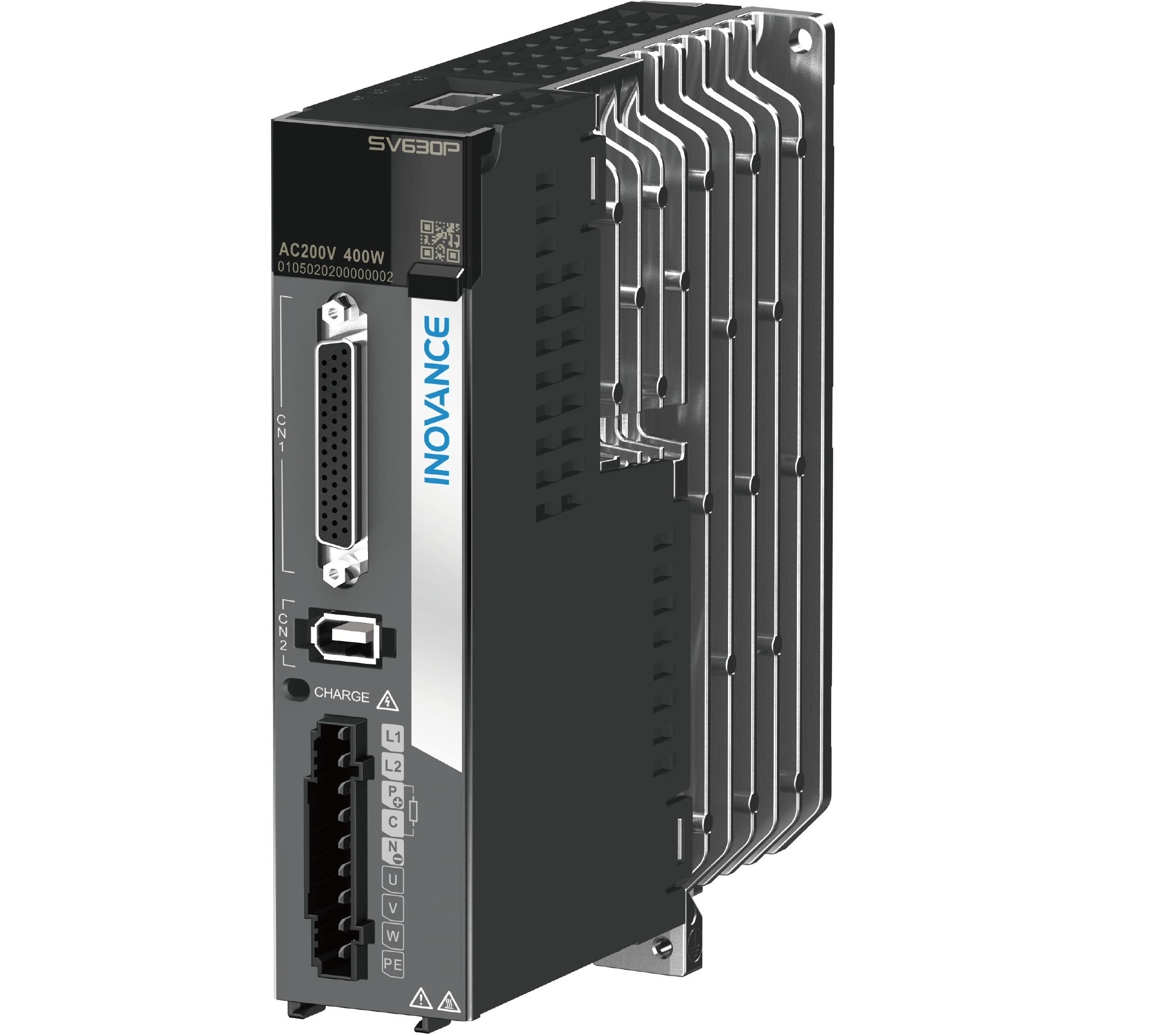

SV630
经济型伺服驱动器
易安装调试，极致性价比
SV630 系列伺服是汇川技术研制的高性能中小功率的交流伺服产品。该系列产品功率范围为0.05kW ~ 7.5kW，采用以太网通讯接口，支持EtherCAT 、Modbus、CANopen 和CANlink 等通信协议，采用对应的通信接口，配合上位机可实现多台伺服驱动器联网运行。
伺服驱动器电气规格
单相 / 三相 220V 等级伺服驱动器

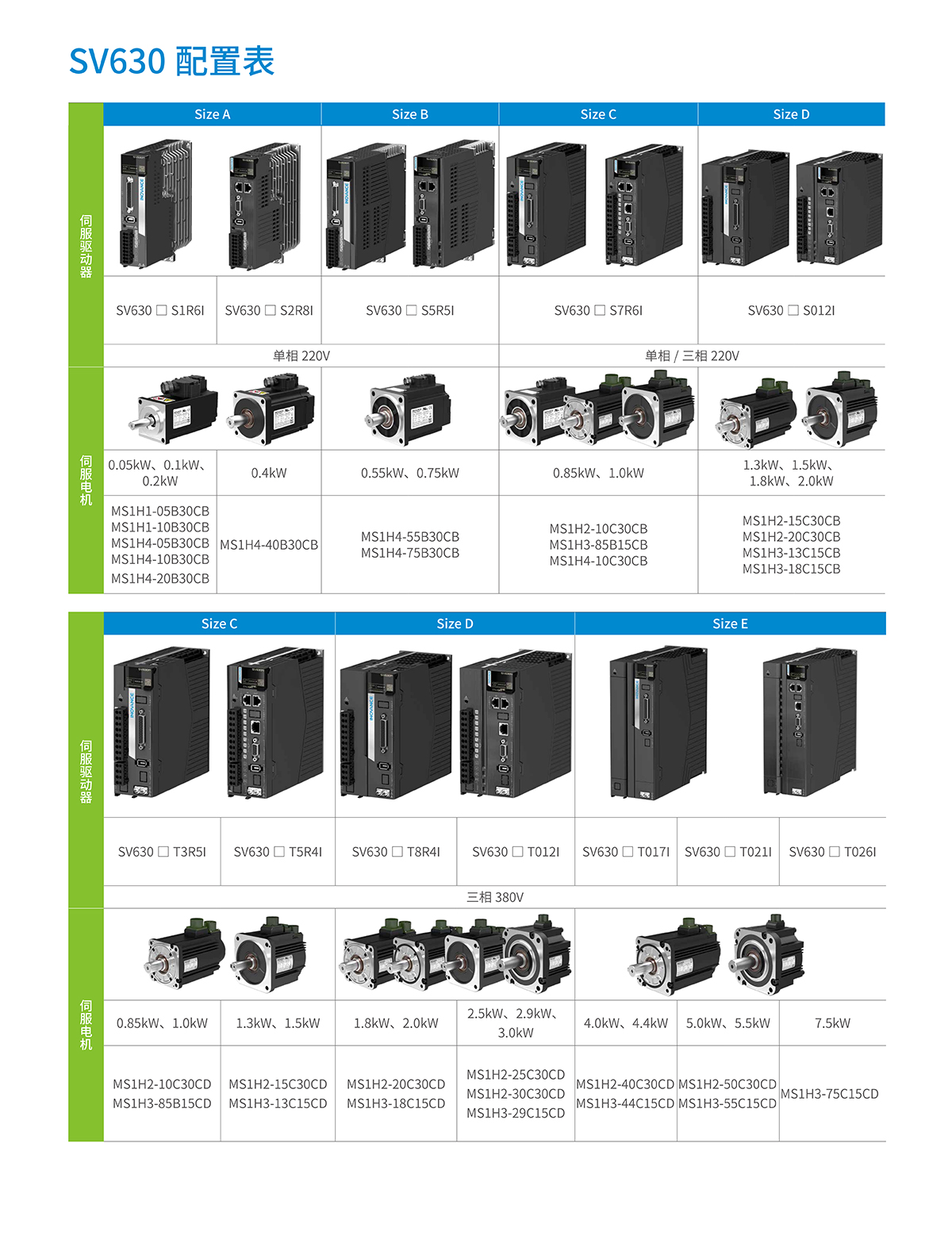

| 结构尺寸 | Size-A 型 | Size-B 型 | Size-C 型 | Size-D 型 | Size-E 型 | |
|---|---|---|---|---|---|---|
| 驱动器型号 SV630PIA/C/N | S1R6I | S2R8I | S5R5I | S7R6I | S012I | |
| 连续输出电流 (A) | 1.6 | 2.8 | 5.5 | 7.6 | 11.6 | |
| 最大输出电流 (A) | 5.8 | 10.1 | 16.9 | 23.0 | 32.0 | |
| 主电路电源 | 单相 220 | 单相 / 三相 220 | ||||
| 控制电路电源 | 单相 200V AC~240V AC, -10%~+10%, 50Hz/60Hz | |||||
| 制动泄放功能 | 全系列支持内置制动电阻和外接制动电阻，仅 Size A 不标配置内置电阻 | |||||
注：S7R6I 和 S012I 机型使用单相输入时不需要降额。
三相 380V 等级伺服驱动器
| 结构尺寸 | Size-C 型 | Size-D 型 | Size-E 型 |
|---|---|---|---|
| 驱动器型号 SV630PIA/C/N | T3R5I | T8R4I | T017I |
| T5R4I | T012I | T021I T026I |
|
| 连续输出电流 (A) | 3.5 | 8.4 | 16.5 |
| 5.4 | 11.9 | 20.8 25.7 |
|
| 最大输出电流 (A) | 11.0 | 20.0 | 41.25 |
| 14.0 | 29.75 | 52.12 64.25 |
|
| 主电路电源 | 三相 380V AC~440V AC, -10%~+10%, 50Hz/60Hz | ||
| 控制电路电源 | 单相 380V AC~440V AC, -10%~+10%, 50Hz/60Hz | ||
| 制动泄放功能 | 制动电阻内置，支持外接制动电阻 | ||
