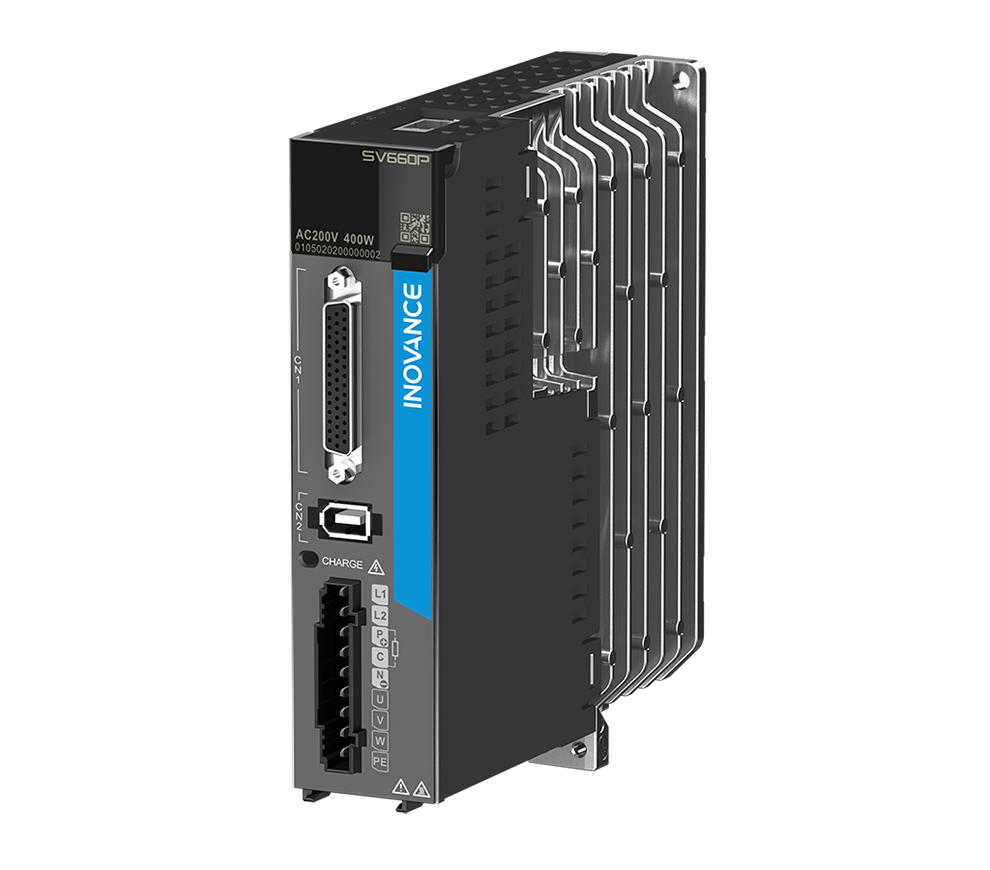

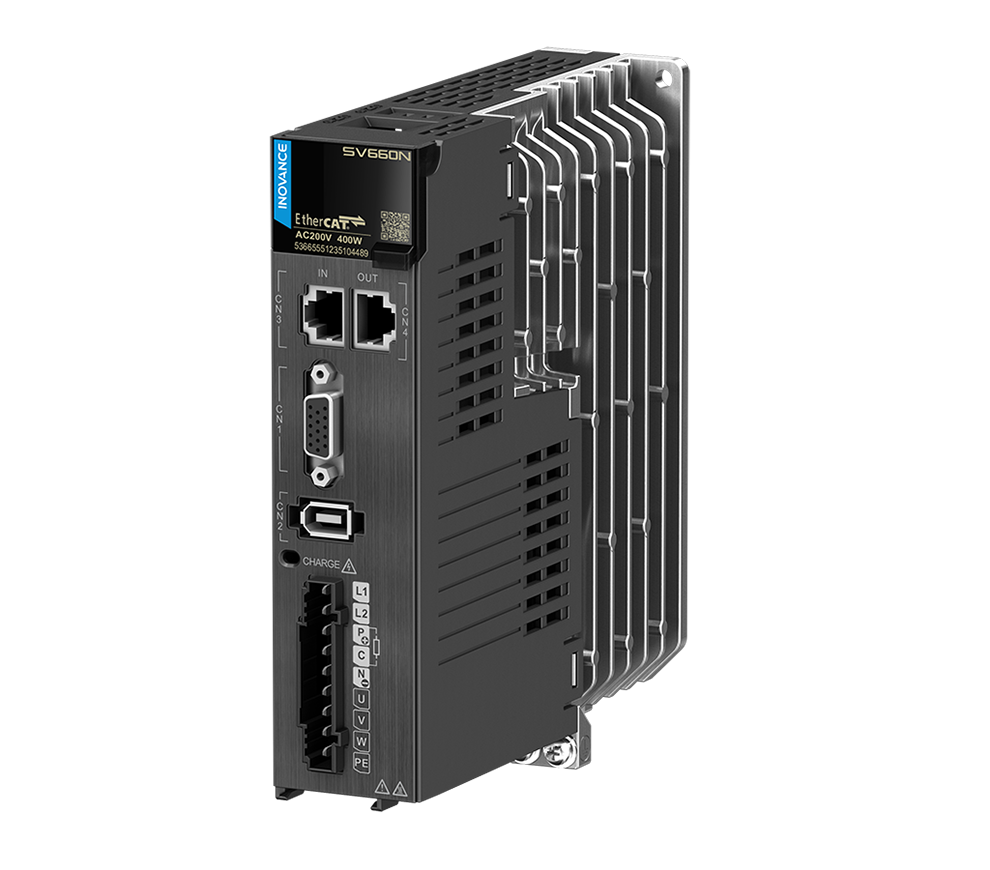

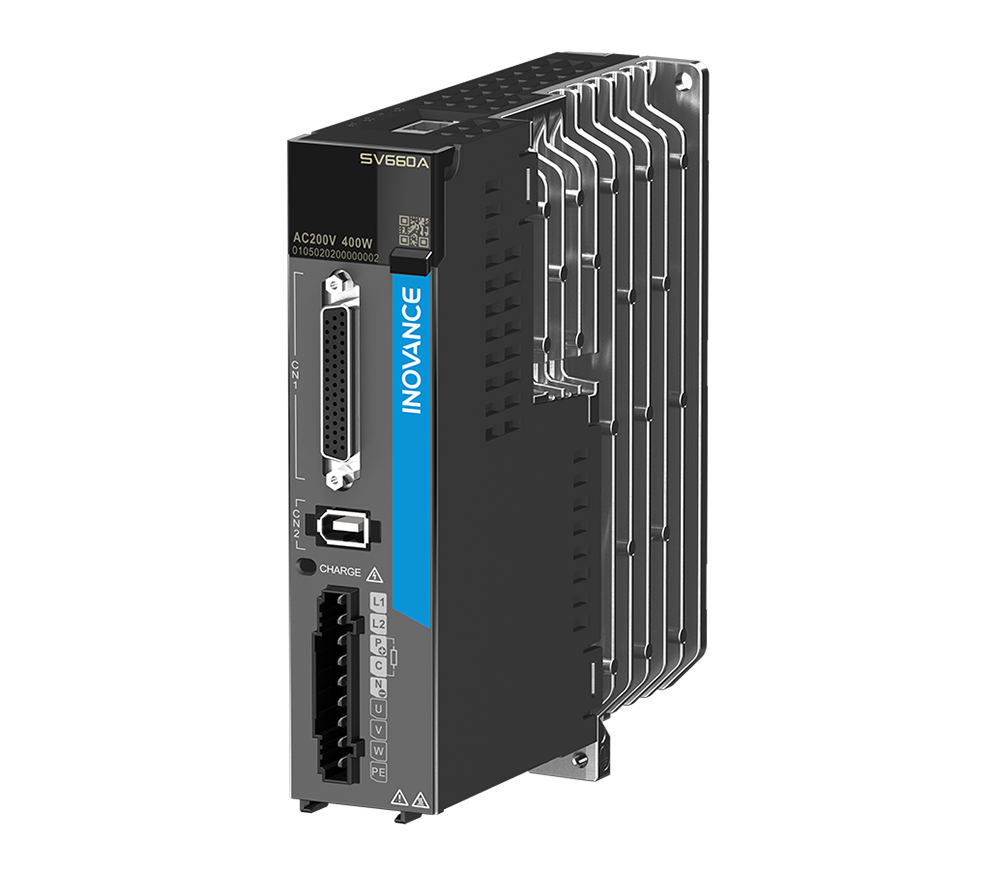

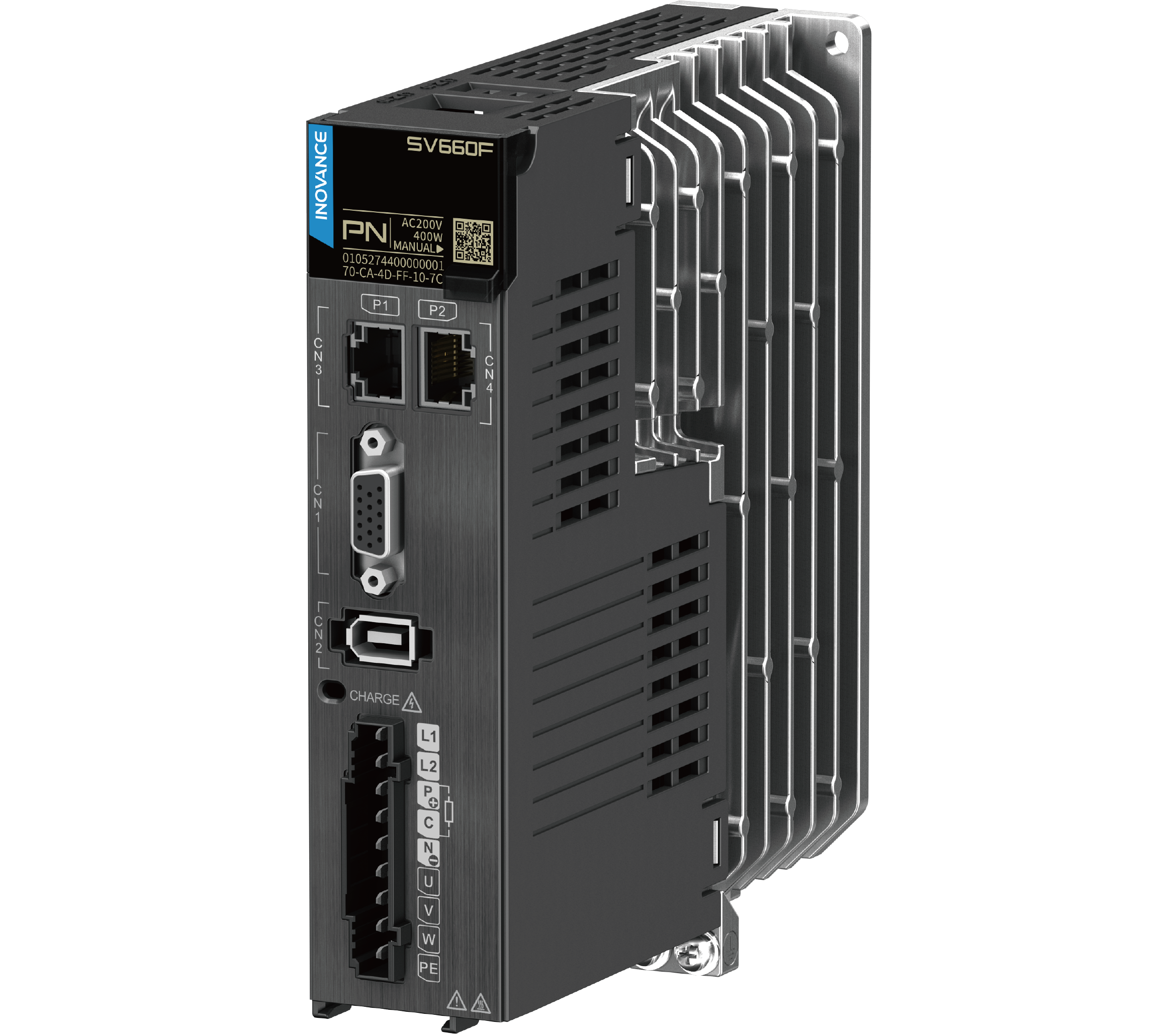

SV660
通用型伺服驱动器
通用小钢炮，场景全覆盖

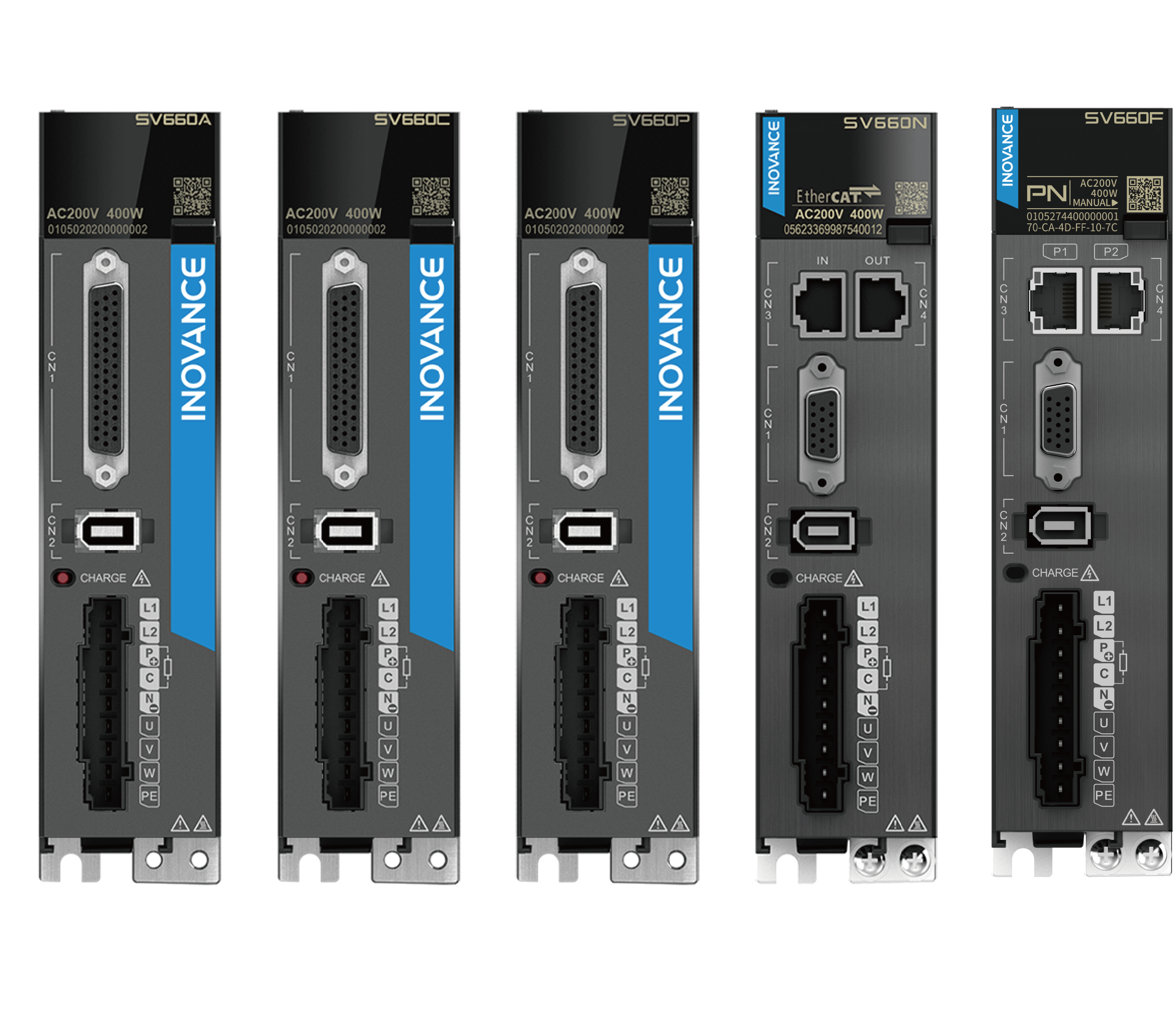

SV660系列伺服是汇川技术研制的高性能中小功率的交流伺服产品。该系列产品功率范围为0.05kW~7.5kW，支持EtherCAT 、Modbus、CANopen 、CANlink 和PROFINET等通信协议，采用对应的通信接口，配合上位机可实现多台伺服驱动器联网运行。

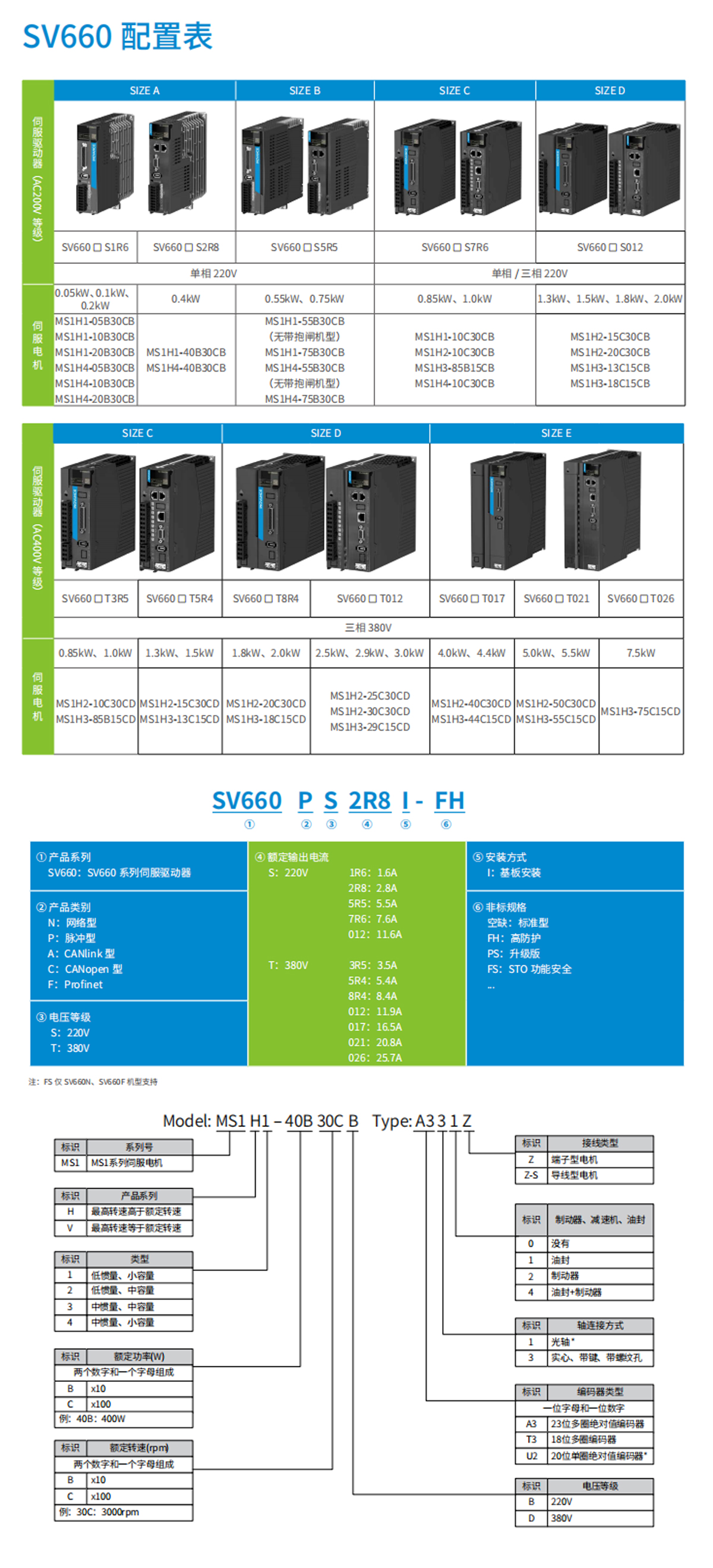

伺服驱动器电气规格
单相 / 三相 220V 等级伺服驱动器
| 结构尺寸 | SIZE-A 型 | SIZE-B 型 | SIZE-C 型 | SIZE-D 型 | SIZE-C 型 (三相) | SIZE-D 型 (三相) |
|---|---|---|---|---|---|---|
| 驱动器型号 SVG60N | S1R6 | S2R8 | S5R5 | S7R6 | S012 | S012 |
| 连续输出电流 Arms | 1.6 | 2.8 | 5.5 | 7.6 | 12 | 11.6 |
| 最大输出电流 Arms | 5.8 | 10.1 | 16.9 | 23 | 32 | 32 |
| 主电路电源 | 单相 200V AC-240V AC，-10~+10%，50/60Hz 母线取电，共用功率电源输入和整流 |
三相 200V AC-240V AC，-10~+10%，50Hz/60Hz | ||||
| 控制电路电源 | 单相 200V AC-240V AC，-10~+10%，50/60Hz | |||||
| 制动电阻功能 | 外接制动电阻 | 制动电阻内置，支持外接制动电阻 | ||||
三相380V等级伺服驱动器
| 结构尺寸 | SIZE-C 型 | SIZE-E 型 | |||||
|---|---|---|---|---|---|---|---|
| 驱动器型号 SV660N | T3R5 | TSR4 | T8R4 | T012 | T017 | T021 | T026 |
| 连续输出电流 Arms | 3.5 | 5.4 | 8.4 | 11.9 | 16.5 | 20.8 | 25.7 |
| 最大输出电流 Arms | 11 | 14 | 20 | 29.75 | 41.25 | 52.12 | 64.25 |
| 主电路电源 | 三相 380V AC~440V AC, -10%~+10%, 50Hz/60Hz | ||||||
| 控制电路电源 | 单相 380V AC~440V AC, -10%~+10%, 50Hz/60Hz | ||||||
| 制动电阻功能 | 制动电阻内置，支持外接制动电阻箱 | ||||||
