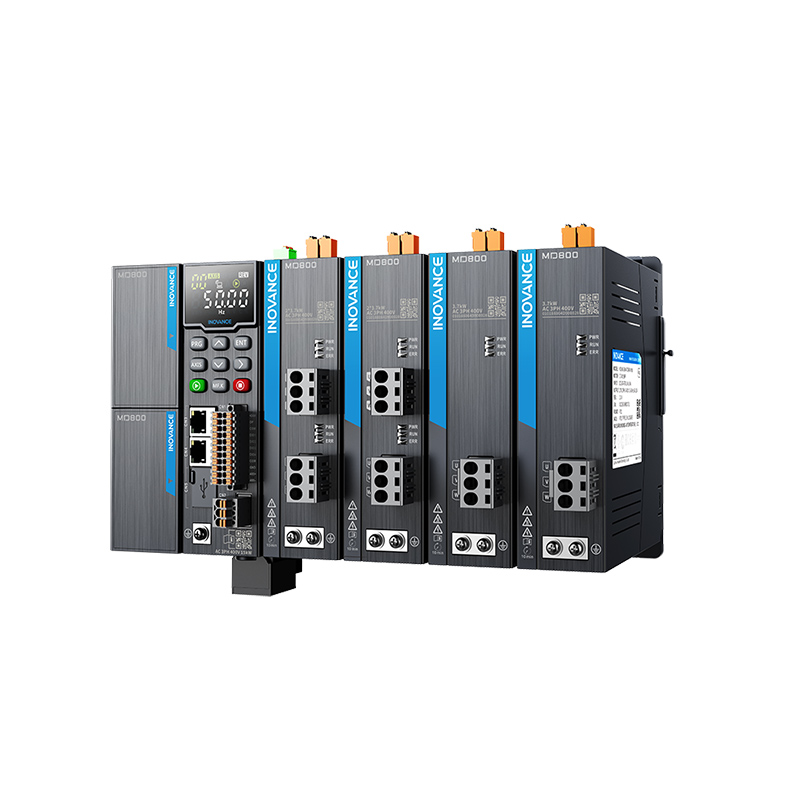

产品详情

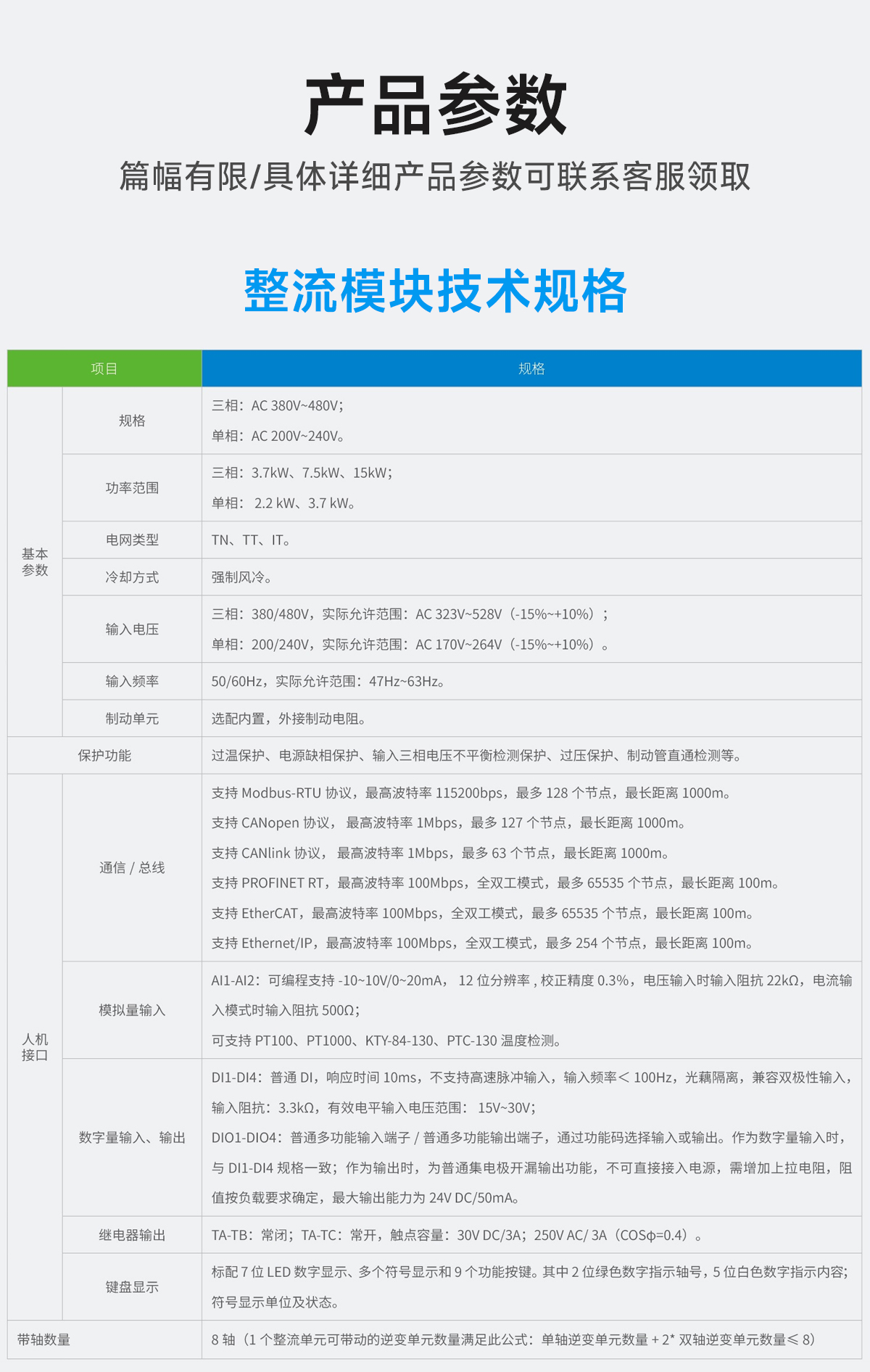

产品参数
| 项目 | 规格 | |
|---|---|---|
| 基本参数 | 规格 | 三相: AC 380V~480V; 单相: AC 200V~240V。 |
| 功率范围 | 三相: 3.7kW、7.5kW、15kW; 单相: 2.2 kW、3.7 kW。 |
|
| 电网类型 | TN、TT、IT。 | |
| 冷却方式 | 强制风冷。 | |
| 输入电压 | 三相: 380/480V，实际允许范围: AC 323V~528V (-15%~+10%)； 单相: 200/240V，实际允许范围: AC 170V~264V (-15%~+10%)。 |
|
| 输入频率 | 50/60Hz，实际允许范围: 47Hz~63Hz。 | |
| 制动单元 | 选配内置，外接制动电阻。 | |
| 保护功能 | 过温保护、电源缺相保护、输入三相电压不平衡检测保护、过压保护、制动管直通检测等。 | |
| 人机接口 | 通信 / 总线 |
支持 Modbus-RTU 协议，最高波特率 115200bps，最多 128 个节点，最长距离 1000m。 支持 CANopen 协议，最高波特率 1Mbps，最多 127 个节点，最长距离 1000m。 支持 CANlink 协议，最高波特率 1Mbps，最多 63 个节点，最长距离 1000m。 支持 PROFINET RT，最高波特率 100Mbps，全双工模式，最多 65535 个节点，最长距离 100m。 支持 EtherCAT，最高波特率 100Mbps，全双工模式，最多 65535 个节点，最长距离 100m。 支持 Ethernet/IP，最高波特率 100Mbps，全双工模式，最多 254 个节点，最长距离 100m。 |
| 模拟量输入 | AI1-AI2: 可编程支持 -10~10V/0~20mA，12 位分辨率，校正精度 0.3%，电压输入时输入阻抗 22kΩ，电流输入模式时输入阻抗 500Ω； 可支持 PT100、PT1000、KTY-84-130、PTC-130 温度检测。 |
|
| 数字量输入、输出 |
DI1-DI4: 普通 DI，响应时间 10ms，不支持高速脉冲输入，输入频率＜100Hz，光藕隔离，兼容双极性输入，输入阻抗: 3.3kΩ，有效电平输入电压范围: 15V~30V； DIO1-DIO4: 普通多功能输入端子 / 普通多功能输出端子，通过功能码选择输入或输出。作为数字量输入时，与 DI1-DI4 规格一致；作为输出时，为普通集电极开漏输出功能，不可直接接入电源，需增加上拉电阻，阻值按负载要求确定，最大输出能力为 24V DC/50mA。 |
|
| 继电器输出 | TA-TB: 常闭; TA-TC: 常开，触点容量: 30V DC/3A；250V AC/3A (COSφ=0.4)。 | |
| 键盘显示 | 标配 7 位 LED 数字显示、多个符号显示和 9 个功能按键。其中 2 位绿色数字指示轴号，5 位白色数字指示内容；符号显示单位及状态。 | |
| 带轴数量 | 8 轴（1 个整流单元可带动的逆变单元数量满足此公式：单轴逆变单元数量 + 2\*双轴逆变单元数量 ≤ 8） |
