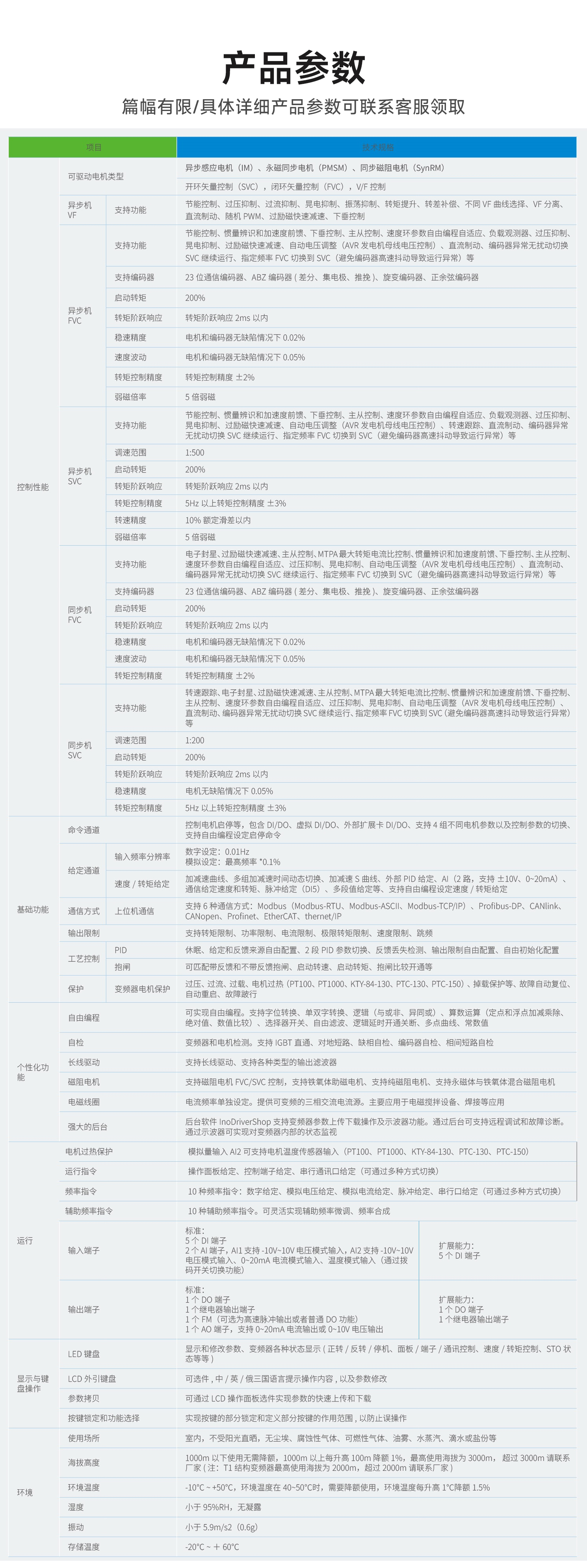

产品参数
高性能矢量变频器
全才驱动，安全易用

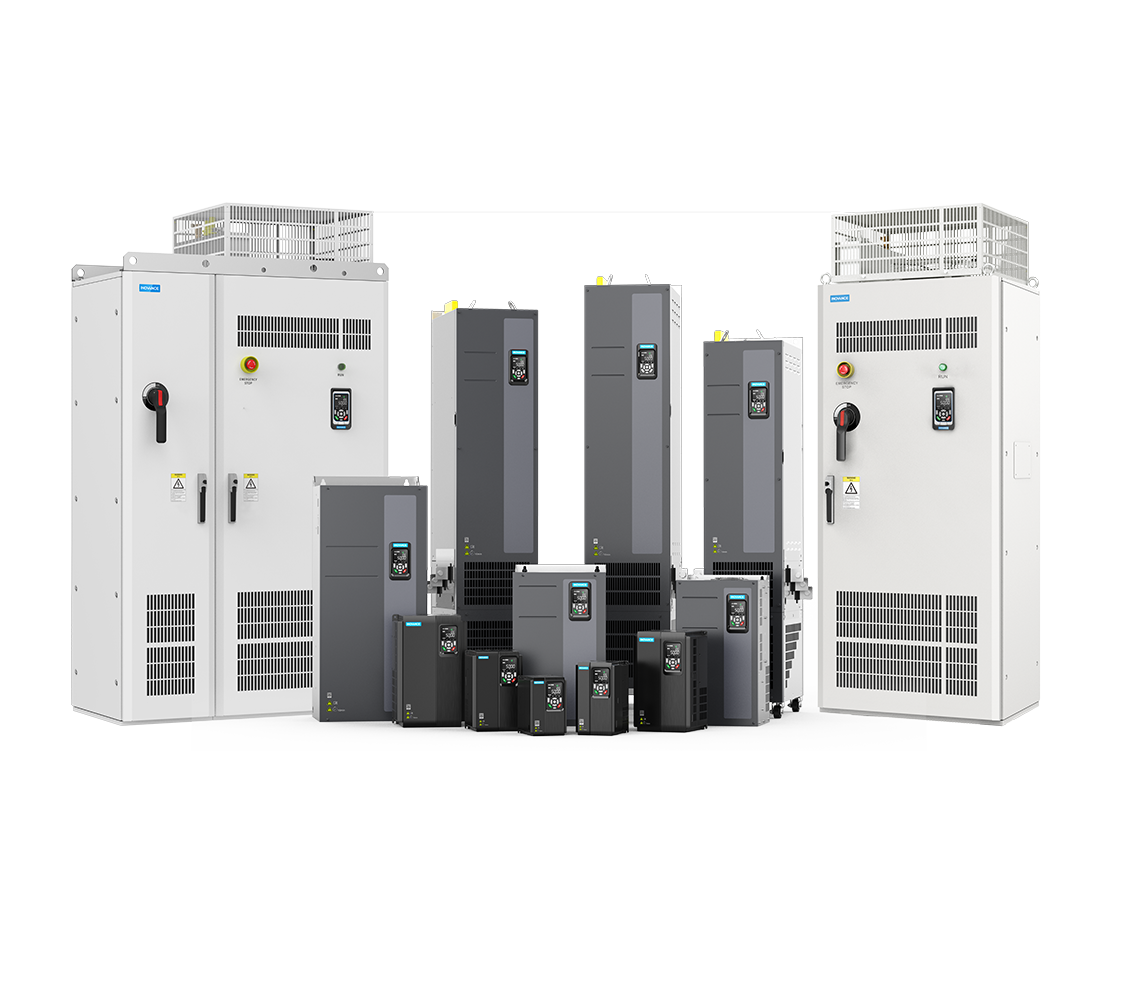

MD520系列变频器是一款通用高性能电流矢量变频器，主要用于控制和调节三相交流异步电机和三相交流永磁电机的速度和转矩，可用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及其他自动化生产设备的驱动
| 项目 | 技术规格 | |
|---|---|---|
| 控制性能 | 可驱动电机类型 | 异步感应电机（IM）、永磁同步电机（PMSM）、同步磁阻电机（SynRM） |
| 异步机 VF | 支持功能：开环矢量控制（SVC），闭环矢量控制（FVC），V/F 控制 节能控制、过压抑制、过流抑制、晃电抑制、振荡抑制、转矩提升、转差补偿、不同 VF 曲线选择、VF 分离、直流制动、随机 PWM、过励磁快速减速、下垂控制 |
|
| 异步机 FVC | 支持功能：节能控制、惯量辨识和加速度前馈、下垂控制、主从控制、速度环参数自由编程自适应、负载观测器、过压抑制、晃电抑制、过励磁快速减速、自动电压调整（AVR 发电机母线电压控制）、直流制动、编码器异常无扰动切换 SVC 继续运行、指定频率 FVC 切换到 SVC（避免编码器高速抖动导致运行异常）等 | |
| 支持编码器：23 位通信编码器、ABZ 编码器（差分、集电极、推挽）、旋变编码器、正余弦编码器 | ||
| 启动转矩：200% | ||
| 转矩阶跃响应：转矩阶跃响应 2ms 以内 | ||
| 稳速精度：电机和编码器无缺陷情况下 0.02% | ||
| 速度波动：电机和编码器无缺陷情况下 0.05% | ||
| 转矩控制精度：转矩控制精度 ±2% | ||
| 弱磁倍率：5 倍弱磁 | ||
| 异步机 SVC | 支持功能：节能控制、惯量辨识和加速度前馈、下垂控制、主从控制、速度环参数自由编程自适应、负载观测器、过压抑制、晃电抑制、过励磁快速减速、自动电压调整（AVR 发电机母线电压控制）、转速跟踪、直流制动、编码器异常无扰动切换 SVC 继续运行、指定频率 FVC 切换到 SVC（避免编码器高速抖动导致运行异常）等 | |
| 调速范围：1:500 | ||
| 启动转矩：200% | ||
| 转矩阶跃响应：转矩阶跃响应 2ms 以内 | ||
| 转矩控制精度：5Hz 以上转矩控制精度 ±3% | ||
| 转速精度：10% 额定滑差以内 | ||
| 弱磁倍率：5 倍弱磁 | ||
| 同步机 FVC | 支持功能：电子射束、过励磁快速减速、主从控制、MTPA 最大转矩电流比控制、惯量辨识和加速度前馈、下垂控制、主从控制、速度环参数自由编程自适应、过压抑制、晃电抑制、自动电压调整（AVR 发电机母线电压控制）、直流制动、编码器异常无扰动切换 SVC 继续运行、指定频率 FVC 切换到 SVC（避免编码器高速抖动导致运行异常）等 | |
| 支持编码器：23 位通信编码器、ABZ 编码器（差分、集电极、推挽）、旋变编码器、正余弦编码器 | ||
| 启动转矩：200% | ||
| 转矩阶跃响应：转矩阶跃响应 2ms 以内 | ||
| 稳速精度：电机和编码器无缺陷情况下 0.02% | ||
| 速度波动：电机和编码器无缺陷情况下 0.05% | ||
| 转矩控制精度：转矩控制精度 ±2% | ||
| 同步机 SVC | 支持功能：转速跟踪、电子射束、过励磁快速减速、主从控制、MTPA 最大转矩电流比控制、惯量辨识和加速度前馈、下垂控制、主从控制、速度环参数自由编程自适应、过压抑制、晃电抑制、自动电压调整（AVR 发电机母线电压控制）、直流制动、编码器异常无扰动切换 SVC 继续运行、指定频率 FVC 切换到 SVC（避免编码器高速抖动导致运行异常）等 | |
| 调速范围：1:200 | ||
| 启动转矩：200% | ||
| 转矩阶跃响应：转矩阶跃响应 2ms 以内 | ||
| 稳速精度：电机无缺陷情况下 0.05% | ||
| 转矩控制精度：5Hz 以上转矩控制精度 ±3% | ||
| 基础功能 | 命令通道 | 控制电机启停等，包含 DI/DO、虚拟 DI/DO、外部扩展卡 DI/DO、支持 4 组不同电机参数以及控制参数的切换、支持自由编程设定启停命令 |
| 给定通道 | 输入频率分辨率：数字设定: 0.01Hz；模拟设定: 最高频率 *0.1% | |
| 速度 / 转矩给定：加减速曲线、多组加减速时间动态切换、加减速 S 曲线、外部 PID 给定、AI（2 路，支持 ±10V、0~20mA）、通信给定速度和转矩、脉冲给定（DI5）、多段值给定等、支持自由编程设定速度 / 转矩给定 | ||
| 通信方式（上位机通信） | 支持 6 种通信方式：Modbus-RTU、Modbus-ASCII、Modbus-TCP/IP、Profibus-DP、CANlink、CANopen、Profinet、EtherCAT、thernet/IP | |
| 输出限制 | 支持转矩限制、功率限制、电流限制、极限转矩限制、速度限制、跳频 | |
| 工艺控制 | PID：休眠、给定和反馈来源自由配置、2 段 PID 参数切换、反馈丢失检测、输出限制自由配置、自由初始化配置 | |
| 抱闸：可匹配带反馈和不带反馈抱闸、启动转速、启动转矩、抱闸比较开通等 | ||
| 保护 | 变频器电机保护：过压、过流、过载、电机过热（PT100、PT1000、KTY-84-130、PTC-130、PTC-150）、掉载保护等、故障自动复位、自动重启、故障旅行 | |
| 自由编程 | 可实现自由编程。支持字位转换、单双字转换、逻辑（与或非、异或或）、算数运算（定点和浮点加减乘除、绝对值、数值比较）、选择器开关、自由滤波、逻辑延时开通关断、多点曲线、常数值 | |
| 自检 | 变频器和电机检测。支持 IGBT 直通、对地短路、缺相自检、编码器自检、相间短路自检 | |
| 个性化功能 | 长线驱动 | 支持长线驱动、支持各种类型的输出滤波器 |
| 磁阻电机 | 支持磁阻电机 FVC/SVC 控制，支持铁氧体助磁电机、支持纯磁阻电机、支持永磁体与铁氧体混合磁阻电机 | |
| 电磁线圈 | 电流频率单独设定。提供可变频的三相交流电流源。主要应用于电磁搅拌设备、焊接等应用 | |
| 强大的后台 | 后台软件 InoDriverShop 支持变频器参数上下载操作及示波器功能。通过后台可支持远程调试和故障诊断。通过示波器可实现对变频器内部的状态监视 | |
| 电机过热保护 | 模拟量输入 AI2 可支持电机温度传感器输入（PT100、PT1000、KTY-84-130、PTC-130、PTC-150） | |
| 运行指令 | ||
| 运行 | 频率指令 | 10 种频率指令：数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定（可通过多种方式切换） |
| 辅助频率指令 | 10 种辅助频率指令。可灵活实现辅助频率微调、频率合成 | |
| 输入端子 | 标准：5 个 DI 端子 2 个 AI 端子，AI1 支持 -10V~10V 电压模式输入，AI2 支持 -10V~10V 电压模式输入、0~20mA 电流模式输入、温度模式输入（通过拨码开关切换功能） 扩展能力：5 个 DI 端子 |
|
| 输出端子 | 标准：1 个 DO 端子 1 个继电器输出端子 1 个 FM（可选高速脉冲输出或者普通 DO 功能） 1 个 AO 端子，支持 0~20mA 电流输出或 0~10V 电压输出 扩展能力：1 个 DO 端子 1 个继电器输出端子 |
|
| LED 键盘 | 显示和修改参数、变频器各种状态显示（正转 / 反转 / 停机、面板 / 端子 / 通讯控制、速度 / 转矩控制、STO 状态等等） | |
| LCD 外引键盘 | 可选件，中 / 英 / 俄三国语言提示操作内容，以及参数修改 | |
| 显示与键盘操作 | 参数拷贝 | 可通过 LCD 操作面板选件实现参数的快速上传和下载 |
| 按键锁定和功能选择 | 实现按键的部分锁定和定义部分按键的作用范围，以防止误操作 | |
| 使用场所 | 室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 | |
| 海拔高度 | 1000m 以下使用无需降额，1000m 以上每升高 100m 降额 1%，最高使用海拔为 3000m，超过 3000m 请联系厂家（注：TI 结构变频器最高使用海拔为 2000m，超过 2000m 请联系厂家） | |
| 环境温度 | -10℃ ~ +50℃，环境温度在 40~50℃时，需要降额使用，环境温度每升高 1℃降额 1.5% | |
| 湿度 | 小于 95%RH，无凝露 | |
| 振动 | 小于 5.9m/s2 (0.6g) | |
| 环境 | 存储温度 | -20℃ ~ +60℃ |
