瓷片与电机轴自动上料到立式注塑机：实战改造方案
#服务案例 ·2026-04-16 15:50:56
文章概述

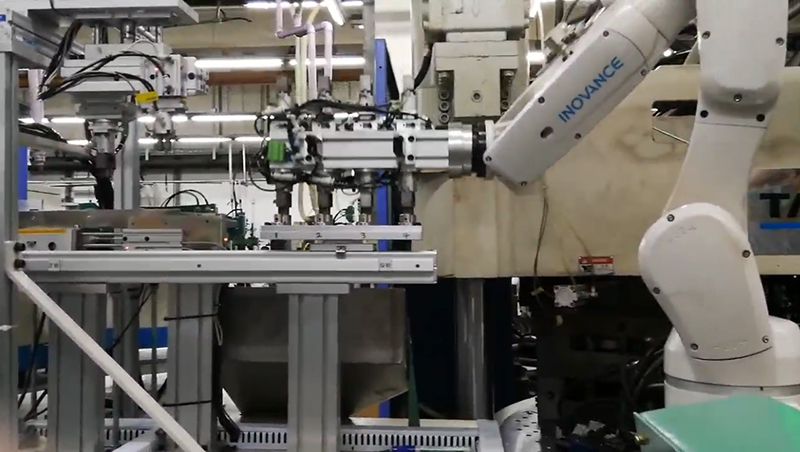

本案例展示在微电机注塑前装配线上，引入自动化上下料单元后如何通过送料、夹具、机械手与视觉检测的协同，降低漏放与返工，提高产能与一致性，并给出实施要点与注意事项（以广东本地项目实践为参考）。
问题现场：为什么人工容易出问题
在这一工序，操作员需要把瓷片和轴按方向放置在模具工位。看似简单，但在高节拍与长班次下，常见问题会累积：
- 漏放与错放：人工在高节拍下的视觉与注意力有波动，导致后段注塑异常。
- 方向与表面质量：瓷片或轴端方向错误、油污或毛刺会影响灌胶成型质量。
- 节拍一致性差：操作员间节拍差异使产能预测与调度困难。
改造思路
采用汇川产品组合并结合系统集成方法论，将工序拆解为：可靠供料 → 机械手取放 → 定位夹具定位 → 工业视觉闭环判定 → PLC 与注塑机联动。核心在于用控制逻辑把离散动作串成一个可靠、可监控的闭环过程。
汇川选型与落地建议
- 稳定的供料：为汇川控制节点预留物理缓冲与传感器反馈，瓷片与轴分别使用振动盘/料格，并在输送末端添加光电或微定位槽。
- 抓手与夹具：软垫面与可调抓力的气动夹具，配合定位销或导向套筒，减少瓷片破损并提高装配重复性。
- 视觉闭环：在取件前、放置后各设视觉点，采用模板匹配与亮度滤波判断方向与缺件，NG 通过输送线剔除或回补。
- 节拍与控制：使用汇川 PLC 作为节拍主控，伺服/机械手通过现场总线（如 EtherCAT/Modbus）与 PLC 同步，注塑机与上下料通过 IO 或工业协议实现安全联动与状态同步。
实施步骤
- 产线评估：测量注塑机节拍、IO 接口、零件图、产量目标与现场空间布局。
- 选型与原理图：以汇川 PLC 为节拍主控，伺服驱动定位轴，HMI 作为配方与报警界面，输出电气与气缸原理图。
- 试点与联调：搭建单站试点，重点验证送料稳定性、视觉判定精度与与注塑机联动逻辑。
- 放大复制：固化夹具与程序模板，按模块化方式复制到其他工位，缩短切换时间。
- 培训与维保：提供操作、换夹具与视觉维护 SOP，并在 HMI 中加入故障自诊断提示。
常见风险与汇川式防范
- 夹具接触力与形位不当：采用软垫与缓冲结构，制定寿命测试与更换周期。
- 送料波动：加入物料到位传感与视觉二次确认，利用 PLC 阻塞/回补逻辑处理短时缺料。
- 联动与安全：在系统设计阶段与注塑机厂家确认急停与同步策略，HMI 上显示联动状态与故障定位信息。
客户价值
基于汇川控制产品的模块化选型与系统集成实践，能把人工装配带来的质量与节拍波动降到可控区间，并通过 HMI 与 PLC 的数据采集实现持续优化。对于广东地区的微电机企业，这一改造既是品质治理的手段，也是产能增长的杠杆。
推荐做法：先以汇川 PLC+伺服的单站试点开始，量化漏放率与产能改善，再决定复制节奏。
FAQ
- 该方案适合哪些规模的产线？
- 适合中小批量、对良率与节拍稳定性有较高要求的产线，尤其是人工误差导致返工成本较高的场景。
- 改造会影响注塑机的现有节拍吗？
- 改造设计以不降低注塑节拍为前提，通过并行动作与缓冲策略实现节拍匹配。
